Beschreibung

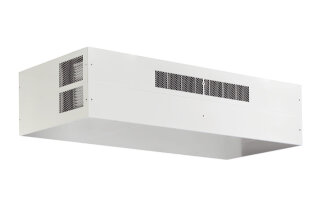

MC Schullüftung GVX 900 H W-E-K1
870m3/freih./Enthalpie-WTA/W./Kanal1
Ausführung
Mit Enthalpie-Wärmetauscher, Außen- und
Fortluftanschlüsse auf der Rückseite,
Zuluft über Kanal, Abluft am Gerät,
teilweise verkleidet.
Dezentrales RLT Gerät mit sehr hoher
Wärmerückgewinnung für den Einsatz in
Klassenräumen, Kindertagesstätten,
Büros, Arztpraxen, Ladenlokalen,
Besprechungsräumen und ähnlichem. Das
Gerät wird deckenhängend montiert und
kann auch in abgehängten Decken
teilintegriert werden. Raumluftseitig
kann das Gerät sowohl frei ausblasend
und ansaugend als auch mit Zu- und
Abluftanschlüssen versehen werden.
Zuluftgitter mit einstellbaren
Luftleitlamellen sind bereits im Gerät
integriert. Die Öffnung der Abluft
befindet sich seitlich links am Gerät.
Optional kann das Gerät mit einem
Leitungssystem für die Zu- und/oder
Abluft versehen werden. Die integrierten
automatisch verschließenden Klappen für
Außen- und Fortluft schließen bei
Stromausfall oder wenn das Gerät
abgeschaltet wird. Die großzügig
dimensionierten Wärmetauscher sorgen mit
ihrem Wirkungsgrad von bis zu ca. 95 %
und dem sehr geringen internen
Druckverlust für niedrigen
Primärenergieverbrauch und hohe
Energiegewinne.
Gehäuse
Konstruktion angelehnt an die VDI 6022 /
VDI 3803. Hochwertiges, doppelwandiges
Gehäuse aus verzinktem Stahlblech. Die
Dämmung beträgt 20-60 mm und besteht aus
einer Kombination von Spezialschäumen
der WLG 032.
Das Akustik-Dämmmaterial der
Innendämmung ist aus normal
entflammbarem Spezialschaum der
Baustoffklasse B2 (DIN 4102-1).
Die Verkleidung des Gerätes besteht in
den Sichtbereichen aus Design-Paneelen
in der Farbe RAL 9010 glatt matt.
Mit der Spezial-Schiebeaufhängung
('Langloch') können die Geräte direkt
unter der Decke montiert werden.
Enthalpie-Wärmetauscher
Enthalpie-Wärmetauscher mit
virenundurchlässiger und
antimikrobieller Membran zur 100%-igen
Trennung des Abluft und Zuluftstromes.
Ermöglicht Wärme- und Feuchtetransport
und verhindert gleichzeitig die
Übertragung von Gasen, Verunreinigungen
und Viruspartikeln. Abwaschbarer
Enthalpie-Wärmetauscher aus Kunststoff
(PS).
Leistungsfähiger
Kreuz-Gegenstrom-Enthalpie-Wärmeübertrag
er mit > 80 % Wärmebereitstellungsgrad
nach DIN EN 13141-7 und zusätzlicher
Feuchteübertragung bis ca. 66 % nach DIN
EN 13141-7 mit spezieller Membran als
Barriere für den Viren- und
Bakterientransport. 100% Trennung des
Abluft- und Zuluftvolumenstromes.
Spezialzweischichtmembran mit einer
mikroporösen Schicht und einer dichten,
selektiven Polymerschicht. Die dichte
selektive Schicht ist gasundurchlässig
und lässt ausschließlich die Absorption
und den Transport von Wasserdampf zu.
Sämtliche Partikel, Viren und Bakterien
werden ebenfalls von dieser Schicht
zurückgehalten. Die mikroporöse Schicht
dient als Stützschicht für die aktive
selektive Schicht. Die mikroporöse
Schicht besitzt Porenweiten zwischen 10
und 60 Nanometer und funktioniert somit
ebenfalls als Barriere für den Viren-
und Bakterientransport. Die
durchschnittliche Porenweite und
Geometrie dieser mikroporösen Schicht
ist kleiner als der durchschnittliche
Durchmesser von 125 Nanometer von Viren
Der Enthalpie-Wärmetauscher kann einfach
mit Wasser gereinigt werden.
Bei Einsatz des Enthalpie-Wärmetauschers
muss keine Vorkehrung zum
Vereisungsschutz getroffen werden
Ventilatoren
Einseitig saugende hochenergieeffiziente
Ventilatoren mit rückwärtsgekrümmtem 3D
Laufrad aus faserverstärktem Kunststoff.
Elektronisch kommutierter (EC)
Artikel: geniovent.x 900 H W-E-K1
Ausführung: W=Außen- und
Fortluftanschlüsse nach hinten zur Wand
/ E=Enthalpie-Wärmetauscher /
K1=Kombilösung: Zuluft über Kanal,
Abluft über Gitter
Fördervolumen: 250 m3/h / 870 m3/h
SFP-Wert: 0,24 W/(m3/h)
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Nennleistung: 136 W
Stand-By-Leistungsaufnahme: < 1 W
IMax: 15 A
Schutzart: IP 40
Material: Stahlblech, verzinkt
Material Wärmetauscher: Kunststoff
Material Innenverkleidung:
PUR-Schaumstoff mit geschlossenzelliger
Oberfläche
Farbe: reinweiß, ähnlich RAL 9010
Gewicht: 210 kg
Gewicht mit Verpackung: 260 kg
Filterklasse: ISO ePM1 55% (F7) / ISO
ePM10 60% (M5)
Anschlussdurchmesser: 315 mm
Breite: 1984 mm
Höhe: 473 mm
Tiefe: 869 mm
Breite mit Verpackung: 2070 mm
Höhe mit Verpackung: 950 mm
Tiefe mit Verpackung: 1020 mm
Fördermitteltemperatur bei IMax: -15 G C
bis 60 G C
Umgebungstemperatur: 10 G C bis 40 G C
Max. Wärmebereitstellungsgrad nach DIN
EN 13141-7 (A7): 80,2 %
Wärmetauscherbauart: Enthalpie
Feuchterückgewinnung bei
Enthalpie-Wärmetauscher nach DIN EN
13141-7 (A2): 66 %
Bypass: ja
Vorheizregister: optional
Enthalpie-Wärmetauscher: ja
Frostschutzschaltung: ja
Filterüberwachung: zeitgesteuert
CO2-Regelung (optional): integriert
Luftqualitätsregelung (optional):
VOC-Sensor für geniovent.x
Außenluftklappen, autom. schließend:
integriert
KNX-Anbindung (optional): K-SM
MODBUS-Schnittstelle: integriert
BACnet-Schnittstelle: integriert
Ethernet-Schnittstelle: integriert
Bedienteil im Lieferumfang: RB-ZF4
Bedienteil (optional): RLS T1 SYS
Funkintegration EnOcean (optional): E-SM
Schalldruckpegel: 35 dB(A)
Verpackungseinheit: 1 Stück
