Beschreibung

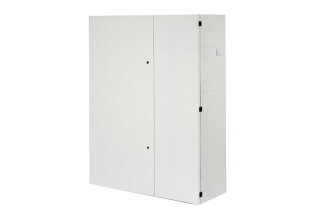

MC Schullüftung GVX 600 S DR-G-K3
570/Standm./Gegenstrom-WTA/re../D.
Ausführung
Mit Kreuz-Gegenstrom-Wärmetauscher und
Vorheizregister, Anschluss nach oben,
Außenluft rechts, Zu- und Abluft über
Kanal, CO2-Sensor im Gerät integriert.
Dezentrales RLT Gerät mit sehr hoher
Wärmerückgewinnung für den Einsatz in
Klassenräumen, Kindertagesstätten,
Büros, Arztpraxen, Ladenlokalen,
Besprechungsräumen und ähnlichem. Das
Gerät wird stehend auf verstellbaren
Füßen montiert und kann direkt mit einem
Leitungssystem für die Zu- und/oder
Abluft versehen werden. Raumluftseitig
kann das Gerät optional über eine Topbox
frei ausblasend und ansaugend
aufgestellt werden. Zuluftgitter mit
einstellbaren Luftleitlamellen sind bei
den entsprechenden Varianten bereits in
der Topbox integriert. Durch die
variable Anordnung der raum- und
außenluftseitigen Anschlüsse, sowie der
optionalen Topbox ist eine
höchstmögliche Flexibilität der
raumseitigen Integration möglich. Die
integrierten automatisch verschließenden
Klappen für Außen- und Fortluft
schließen bei Stromausfall oder wenn das
Gerät abgeschaltet wird. Die großzügig
dimensionierten Wärmetauscher sorgen mit
ihrem Wirkungsgrad von bis zu ca. 95 %
und dem sehr geringen internen
Druckverlust für niedrigen
imärenergieverbrauch und hohe
Energiegewinne.
Alle Geräte sind mit einer
Kondensathebepumpe ausgestattet.
Gehäuse
Konstruktion angelehnt an die VDI 6022 /
VDI 3803. Hochwertiges, doppelwandiges
Gehäuse aus verzinktem Stahlblech. Die
Dämmung beträgt 20-60 mm und besteht aus
einer Kombination von Spezialschäumen
der WLG 040.
Das Akustik-Dämmmaterial der
Innendämmung ist aus normal
entflammbarem Spezialschaum der
Baustoffklasse B2 (DIN 4102-1).
Standard-Wärmetauscher
Hocheffizienter
Kreuz-Gegenstrom-Plattenwärmetauscher
aus Kunststoff (PS) mit maximal ca. 95 %
Wärmebereitstellungsgrad
Ventilatoren
Einseitig saugende hochenergieeffiziente
Ventilatoren mit rückwärtsgekrümmtem 3D
Laufrad aus faserverstärktem Kunststoff.
Elektronisch kommutierter (EC)
Außenläufermotor mit integrierter
Elektronik und Netzteil.
Regelung
Serienmäßig integrierter CO2-Sensor in
der Abluft ermöglicht einen
intelligenten bedarfsgeführten
Lüftungs-Betrieb. Die Luftmenge wird
stufenlos an die tatsächlichen
Luftbedarf angepasst - dies ermöglicht
einen max. effizienten
Lüftungsgeräte-Betrieb. Optionale
externe Sensoren oder übergeordnete
GLT-Anlage möglich.
Frostschutzfunktion in Abhängigkeit der
Fortlufttemperatur über Vorheizregister
(bei Geräten mit E
Enthalpie-Wärmetauscher ist das
Vorheizregister ein optionales Zubehör).
Alle geniovent.x- Geräte sind per APP
und das browserbasierte WebTool mittels
integrierter LAN-Schnittstelle
ansteuerbar. Die Geräte sind somit mobil
oder von zu Hause aus bedienbar, z.B.
Smartphone.
Liveberichte, Nutzerverwaltung,
Ansteuern und Einstellen über Tablet,
Laptop und PC.
Serienmäßiger USB-Anschluss zur
Inbetriebnahme, Steuerungs-Update und
Service.
Alle Geräte verfügen über mehrere
Betriebsarten:
2 Automatikbetriebsarten (Auto Sensor /
Auto Zeit)
4 manuellen Betriebsarten (ECO-Abluft /
ECO-Zuluft / MANUELL / AUS)
Über die Zeitprogramme (Regel-u.
Ferienzeitprogramm) können neben der
Anwahl der Lüftungsstufen, Funktionen
hinterlegt werden (z.B. Nachtkühlung,
Spül-Betrieb, Bewegungsmelder-Betrieb),
Artikel: geniovent.x 600 S DR-G-K3
Fördervolumen: 200 m3/h / 570 m3/h
SFP-Wert: 0,23 W/(m3/h)
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 91 W
Stand-By-Leistungsaufnahme: < 1 W
IMax: 8 A
Schutzart: IP 40
Material: Stahlblech, verzinkt
Material Wärmetauscher: Kunststoff
Material Innenverkleidung:
PUR-Schaumstoff mit geschlossenzelliger
Oberfläche
Farbe: reinweiß, ähnlich RAL 9010
Gewicht: 240 kg
Gewicht mit Verpackung: 290 kg
Filterklasse: ISO ePM1 55% (F7) / ISO
ePM10 60% (M5)
Anschlussdurchmesser: 315 mm
Anschlussdurchmesser Kondensatablauf: 7
mm (innen), 10 mm (außen)
Breite: 1500 mm
Höhe: 2018 mm
Tiefe: 600 mm
Breite mit Verpackung: 1750 mm
Höhe mit Verpackung: 800 mm
Tiefe mit Verpackung: 2330 mm
Fördermitteltemperatur bei IMax: -15 G C
bis 60 G C
Umgebungstemperatur: 10 G C bis 40 G C
Max. Wärmebereitstellungsgrad nach DIN
EN 13141-7 (A7): 92 %
Wärmetauscherbauart: Kreuz-Gegenstrom
Bypass: ja
Vorheizregister: integriert 1,5 kW
Enthalpie-Wärmetauscher: nein
Frostschutzschaltung: ja
Filterüberwachung: zeitgesteuert
CO2-Regelung (optional): integriert
Luftqualitätsregelung (optional):
VOC-Sensor für geniovent.x
Außenluftklappen, autom. schließend:
integriert
KNX-Anbindung (optional): K-SM
MODBUS-Schnittstelle: integriert
BACnet-Schnittstelle: integriert
Ethernet-Schnittstelle: integriert
Bedienteil im Lieferumfang: RB-ZF4
Bedienteil (optional): RLS T1 SYS
Funkintegration EnOcean (optional): E-SM
Schalldruckpegel: 35 dB(A)
Verpackungseinheit: 1 Stück
