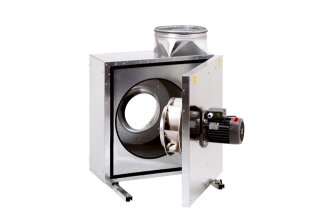

MC Schallgedämmte Abluftbox EKR 31-3
Schallgedämmte Abluftbox, DN 315
Die Baureihe wurde speziell für die
harten Betriebsbedingungen eines
Küchenabluftventilators entwickelt.
Doppelwandiges Gehäuse aus verzinktem
Stahlblech für hohe Ansprüche an
besonders niedrige Geräuschpegel.
Förderung mittlerer bis großer
Luftmengen bei hohen Widerständen.
Unempfindlich gegen heiße Fördermedien
bis 120 G C.
Anschlussstutzen saug- und druckseitig,
für direkten Einbau in
Lüftungsleitungen, mit
Doppeldichtlippen.
Mit Montageschiene und 4
Schwingungsdämpfern.
Ventilatoreinheit für Reinigung und
Wartung ausschwenkbar.
Motor außerhalb des Luftstroms
platziert.
Mit Kondensatablauf, wenn der
Ausblasstutzen nach oben zeigt.
Druckstarke Radiallaufräder mit
rückwärtsgekrümmten Schaufeln.
Motor
Motor mittels Frequenzumformer regelbar.
Motorvollschutz durch externes
Auslösegerät vom Typ MAICO MVE.
Schutzart IP X4 bei geschlossenem
Gehäusedeckel sowie saug- und
druckseitigem Rohranschluss.
Drehzahlsteuerbar durch Maico MFU.
Montagehinweise
Einbau mit Ausblasstutzen nach oben,
rechts oder links.
Bei Montage mit Ausblasstutzen nach
rechts oder links zeigend ist der
bauseitige Umbau der Revisionstür
notwendig.
Elektrischer Anschluss
Außenliegender Klemmenkasten mit
Kabelverschraubung.
Sicherheitshinweise
Ventilator bei freier Ansaugung oder
Ausblasung nur in Betrieb nehmen, wenn
der Berührungsschutz des Flügelrades
gemäß DIN EN ISO 13857 gewährleistet
ist.
Dazu ein Schutzgitter anbringen.
Artikel: EKR 31-3
Fördervolumen: 3350 m3/h
Drehzahl: 2920 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 750 W
IMax: 1,34 A
Schutzart: IP X4
Wärmeklasse: F
Einbauort: Wand / Decke / Fußboden
Einbaulage: senkrecht / waagerecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 38,5 kg
Gewicht mit Verpackung: 45,5 kg
Nennweite: 315 mm
Breite: 692 mm
Höhe: 592 mm
Tiefe: 555 mm
Breite mit Verpackung: 780 mm
Höhe mit Verpackung: 735 mm
Tiefe mit Verpackung: 700 mm
Fördermitteltemperatur bei IMax: 120 G C
Fördermitteltemperatur: 120 G C
Umgebungstemperatur: 60 G C
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 56,5 %
Effizienzkategorie: statisch
VSD erforderlich: ja
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP: 0,75
kW / 2016 m3/h / 754 Pa
nBEP: 2768 1/min
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind: -
Schallleistungspegel LWA2: 77 dB(A)
