Beschreibung

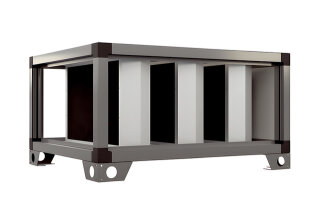

MC Schalldämpfer1 MV4512H
Variante 1, passend zu MV4512H
Schalldämpfermodul
Schalldämpferkulissen nach dem
Absorberprinzip, aus abriebfesten und
nicht brennbaren Mineralfaserplatten,
umlaufend in einem stabilen Blechgehäuse
eingefasst, die Oberfläche zusätzlich
abgekantet.
Nichtbrennbar nach DIN 4102, Klasse A.
Gehäuse:
Monoblockgehäuse in selbsttragender
Rahmenbauweise. Die Gehäusestruktur
besteht aus Aluminiumprofilen mit
thermischen Trennungen durch in das
Profil eingebaute Polyamid-Distanzstücke
(Klasse TB2 gemäß EN 1886). Die Ecken
bestehen aus glasfaserverstärktem
Polyamid. Die Isolierung zwischen den
doppelwandigen Paneelen besteht aus 45
mm (70 kg/m3) Steinwolle, was zu einer
Wärmedurchgangsklasse T2 führt.
Geräteklassifikation A1 nach DIN 4102
(nicht brennbar).
Die Außenpaneele sind pulverbeschichtet
in RAL 7047.
Innenseite: Verzinktes Stahlblech.
Glatte Innenoberflächen.
Artikel: SD-MV4512-H-SL1
Kanalmaß am Auslass: DN 315
Kanalmaß am Einlass: 460 x 490 mm
Einbauort: innen / außen
Material: Stahlblech, verzinkt
Farbe: weiß ähnlich RAL 7047
Gewicht: 46 kg
Gewicht mit Verpackung: 54,28 kg
Breite: 1010 mm
Höhe: 700 mm
Tiefe: 715 mm
Breite mit Verpackung: 1130 mm
Höhe mit Verpackung: 940 mm
Tiefe mit Verpackung: 835 mm
Einfügungsdämpfung bei 63 Hz: 3 dB
Einfügungsdämpfung bei 125 Hz: 4,5 dB
Einfügungsdämpfung bei 250 Hz: 15 dB
Einfügungsdämpfung bei 500 Hz: 14 dB
Einfügungsdämpfung bei 1 kHz: 16 dB
Einfügungsdämpfung bei 2 kHz: 16 dB
Einfügungsdämpfung bei 4 kHz: 11,5 dB
Einfügungsdämpfung bei 8 kHz: 11 dB
Verpackungseinheit: 1 Stück
