Beschreibung

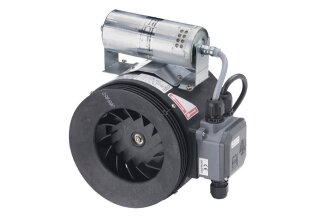

MC Rohrventilator ERM 25 Ex t
Halbradial, StaubEx, DN250
Ausführung
Ex II 2D Ex tb IIIB T200G C Db IP64 / Ex
II 2D Ex h IIIB T200G C Db.
Besondere Eigenschaften
Halbradial-Rohrventilator,
explosionsgeschützt, Medium Staub.
Explosionsschutz und Zulassungen nach
ATEX und IECEx.
Ex II 2 D Ex tb IIIB T135G C/T200G C Db
IP64 X / Ex II 2 D Ex h IIIB T135G
C/T200G C Db X.
Für Einsatztemperaturen von -20 G C <=
Ta <= +50 G C.
Für alle Stäube der Ex-Gruppe IIIA und
IIIB qualifiziert.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 21 und 22.
Zündschutzarten: "t" - Schutz durch
Gehäuse und "c" - konstruktive
Sicherheit.
Schutzart IP 64.
Wechselstromausführung.
Gehäuse aus hochwertigem, leitfähigem
Kunststoff, antistatisch.
Kompakte Bauform für platzbeengte
Einbauverhältnisse.
Zur Montage in ein Rohrsystem.
Einfacher Einbau da die Anströmrichtung
gleich Ausströmrichtung ist.
Einbau in jeder Lage möglich.
Laufrad
Halbradiallaufrad aus leitfähigem
Kunststoff, strömungstechnisch günstig.
Wuchtgüte der Motor-Laufradkombination G
6,3 nach Kategorie BV-3 gemäß ISO 14694.
Förderrichtung
Förder- und Drehrichtung sind auf dem
Ventilatorgehäuse durch Pfeile
gekennzeichnet.
Motor
Robuster Motor mit Kugellager,
wartungsfrei.
Kondensatormotor mit Betriebskondensator
anschlussfertig am Ventilator verbaut.
Betriebsart S1 (Dauerbetrieb).
Montagehinweise
Anschlussstutzen saug- und druckseitig,
für direkten Einbau in
Lüftungsleitungen.
Reduzierstücke für den Anschluss an
verschiedene Rohrdurchmesser (Ansaug-
oder Ausblasstutzen), siehe Zubehör.
Zur Vermeidung von
Schwingungsübertragungen auf das
Rohrsystem elastische Manschetten ELM Ex
verwenden.
Bei ERM 22 Ex..: 2 Reduzierstücke auf DN
200 im Lieferumfang enthalten.
Elektrischer Anschluss
Klemmenkasten am Ventilatorgehäuse
montiert, Ex-geschützt, mit
Kabelverschraubung.
Sicherheitshinweise
Keine Drehzahlregelung zulässig.
Ventilator nur mit der auf dem
Typenschild angegebenen
Bemessungsspannung betreiben.
Ventilator bei freier Ansaugung oder
Ausblasung nur in Betrieb nehmen, wenn
der Berührungsschutz des Flügelrades
gemäß DIN EN ISO 13857 gewährleistet
ist. Dazu Schutzgitter SGM Ex anbringen.
Artikel: ERM 25 Ex t
Fördervolumen: 870 m3/h
Drehzahl: 2820 1/min
Drehzahlsteuerbar: nein
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 300 W
cosphi: 0,93
INenn: 1,4 A
Imax bei UNenn: 1,4 A
Schutzart: IP 64
Wärmeklasse: F
Netzzuleitung: 3 / 1,5 mm2
Material Gehäuse: Kunststoff
Material Laufrad: Kunststoff
Farbe: signalschwarz, ähnlich RAL 9004
Gewicht: 7,18 kg
Gewicht mit Verpackung: 7,38 kg
Nennweite: 250 mm
Breite: 340 mm
Höhe: 337,5 mm
Tiefe: 232 mm
Breite mit Verpackung: 365 mm
Höhe mit Verpackung: 365 mm
Tiefe mit Verpackung: 250 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 D
EX-Bezeichnung nach Norm: Ex tb IIIB
T200G C Db IP64 / Ex h IIIB T200G C Db
Ta-Umgebungstemperatur: -20 G C <= Ta <=
+50 G C
IA/IN: 3,5
Zeit tE: 19
Betriebsart: S1
EG-Baumusterprüfbescheinigung: TÜV-A
18ATEX0054 X, IECEx EPS 19.0025X
Temperaturklasse: T200G C
Kondensator Kapazität / Spannung:
16microF/280V
Wärmeklasse von Isolierstoffen Th. Cl.:
155 (F)
Verpackungseinheit: 1 Stück
