Beschreibung

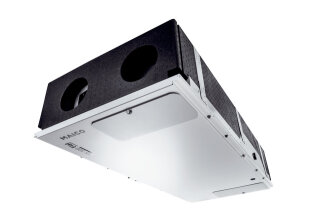

MC Raumluft-System WS 300 Flat R
Standard-Rechtsausführung
Standardausführung rechts
Zentralgerät mit zwei
Enthalpiewärmetauschern.
Zu- und Abluft rechts (in Einbaulage
Decke, Blick auf das Elektronikfach).
Sommerschaltung-Funktion über
Eco-Betrieb: ECO Zuluft, ECO Abluft zur
passiven Sommernachtskühlung.
Kurzbeschreibung
Intelligentes Lüftungsgerät mit Wärme-
und Feuchterückgewinnung zur
kontrollierten Be- und Entlüftung mit
einem Fördervolumen von 80 bis 300 m3/h.
Vollkommene Trennung der Abluft- /
Zuluftführung im gesamten Gerät. Dadurch
wird unerwünschter Umluftbetrieb
verhindert. Viren (z.B. Corona-Virus)
und Bakterien werden somit nicht
übertragen. Hygienezertifikat nach VDI
6022, Blatt 1 vorhanden.
Kompakt und hocheffizient -
Energieeffizienzklasse A. Schall- und
energieoptimierte Ventilatoren in
EC-Technologie.
KfW-Förderfähigkeit und NRW-Förderung
sind gegeben.
Hoher Volumenstrom bei äußerst geringer
Aufbauhöhe von 30 cm und leisem Betrieb.
Montagemöglichkeiten: Flexibel an der
Decke, Wand oder in der Dachschräge.
Keine Druckschwankungsempfindlichkeit:
Die integrierte /automatische
Volumenstromkonstanz-Regelung sorgt für
eine dauerhafte Einhaltung des
eingestellten Volumenstromes unter
sämtlichen Betriebsbedingungen (z.B.
Filterverschmutzung,
Luftventil-Einstellungen). Somit ergibt
sich auch eine einfachere Inbetriebnahme
/ Luftmengen-Einmessung an den Ventilen.
Es ist keine Einregulierung der
Volumenströme notwendig.
Verschiedene Betriebsarten: Aus,
Manuell, Auto Sensor, ECO-Abluft,
ECO-Zuluft.
Raumluftsteuerung RLS 1 WR im
Lieferumfang.
ISO Coarse 80 % (G4) Filter in der
Abluft und ISO ePM1 60 % (F7)
Pollenfilter in der Außenluft.
Das Lüftungsgerät ist mit zwei
hochmodernen Enthalpie-Wärmetauschern
mit Hygienezertifikat nach VDI 6022,
Blatt 1 ausgestattet.
Das WS 300 Flat ist via APP (air@home)
und dem browserbasierten Webtool
(www.air-home.de) mittels integrierter
LAN-Schnittstelle ansteuerbar.
Plug & Play: Einfache Inbetriebnahme
durch kostenlose Inbetriebnahmesoftware
und serienmäßigen USB-Anschluss für
Inbetriebnahme, Steuerungs-Update sowie
Service.
Serienmäßig integrierter Kombisensor
(Feuchte/Temperatur) in der Abluft
ermöglicht einen bedarfsgeführten
Lüftungsbetrieb sowie eine intelligente
Entfeuchtungsstrategie
(Überfeuchtungsschutz). Weiterhin
zeichnet sich das Gerät durch eine an
den wirklichen Bedarf angepasste
Frostschutzstrategie aus.
Das Wärmerückgewinnungsgerät verfügt
über einen Multifunktionskontakt für die
Ansteuerung von z.B.
Sole-Erdwärmetauscher (ungeregelte
Pumpe), Betriebs- und Störungsanzeige,
Vorheiz- oder Nachheizregister,
Außenklappen oder Kühlung.
2 Eingangskontakte (12 V und 230 V) sind
vorhanden für z.B. sicherheitstechnische
Abschaltungen.
Diverse Ein-/ Ausgänge ermöglichen eine
regelungstechnische Verbindung zu
anderen haustechnischen Geräten z.B.
Wärmepumpe.
Integrierte MODBUS-Schnittstelle (TCP/IP
und RTU) für Integration in die
Gebäudeleittechnik.
Das optionale Steckmodul K-SM ermöglicht
die Integration in KNX-Gebäudesysteme.
Das optionale Steckmodul E-SM ermöglicht
die Integration in EnOcean-Systeme.
Optionale Zusatzplatinen ZP 1 und ZP 2
für Erweiterungsfunktionen wie z.B.
"Druckkonstanz-Regelung" der
EC-Ventilatoren, Zonenklappe,
Sole-Erdwärmetauscher (geregelte Pumpe),
Filterdifferenzdruckmessung.
Artikel: WS 300 Flat R
Ausführung: Standardausführung rechts
Fördervolumen: 80 m3/h - 300 m3/h
SEC average: -39,47 kWh/(m2*a)
Energieeffizienzklasse: A
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
SPI-Wert nach DIN EN 13141-7 (A7): 0,18
Wh/m3
Leistungsaufnahme nach DIN EN 13141-7
(A7): 39 W
Stand-By-Leistungsaufnahme: < 1 W
IMax: 1,5 A
Schutzart: IP 00
DIBT-Zulassung: ja
PHI-Zertifizierung: nein
Einbauort: Wand / Decke
Systemart: zentral
Material Gehäuse: Kunststoff EPP /
Stahlblech
Material Wärmetauscher: Kunststoff
Material Innenverkleidung: Kunststoff
EPP
Farbe: schwarz / verkehrsweiß
Gewicht: 42 kg
Gewicht mit Verpackung: 46,63 kg
Filterklasse: ISO Coarse 80 % (G4) / ISO
ePM1 60 % (F7)
Anschlussdurchmesser: 160 mm
Breite: 700 mm
Höhe: 300 mm
Tiefe: 1500 mm
Breite mit Verpackung: 750 mm
Höhe mit Verpackung: 305 mm
Tiefe mit Verpackung: 1530 mm
Fördermitteltemperatur bei IMax: -20 G C
bis 50 G C
Max. Wärmebereitstellungsgrad nach DIN
EN 13141-7 (A7): 91 %
Wärmetauscherbauart:
Enthalpie-Kreuz-Gegenstrom
Feuchterückgewinnung bei
Enthalpie-Wärmetauscher nach DIN EN
13141-7 (A2): 82 %
Position Abluft: rechts
Bypass: nein
Vorheizregister: nein
Enthalpie-Wärmetauscher: ja
Frostschutzschaltung: ja
Sommerschaltung: ECO-Abluft / ECO-Zuluft
Filterüberwachung: zeitgesteuert
(optional über Differenzdruck)
Feuchteregelung: integriert
CO2-Regelung (optional): SKD
Luftqualitätsregelung (optional): EAQ
10/3
KNX-Anbindung (optional): K-SM
MODBUS-Schnittstelle: integriert
Bedienteil im Lieferumfang: RLS 1 WR,
App
Bedienteil (optional): RLS T2 WS, RLS G1
WS
Funkintegration EnOcean (optional): E-SM
Mobile Ansteuerung: ja
Schalldruckpegel Gehäuseabstrahlung: 37
dB(A) / Abstand 1 m, Schallabsorption 10
m2
Zulassungsnummer: Z-51.3-426
Verpackungseinheit: 1 Stück
Max. Drehzahl: 2750 1/min
Wärmebereitstellungsgrad: 91 %
