Beschreibung

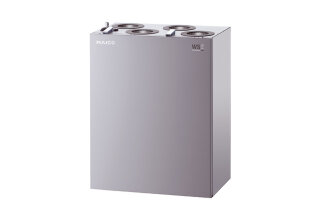

MC Raumluft-System WS 170 KL, m. Anst.
Komfort-Linksausführung, bis 130 m2,H
Komfortausführung
Komfortausführung mit Vorheizregister,
schalloptimiertem Gehäuse mit
Zusatzdämmung und
Kreuz-Gegenstrom-Wärmetauscher.
Gerät als Linksausführung.
ISO Coarse 80 % (G4) Filter in der
Abluft und ISO ePM1 55 % (F7)
Pollenfilter in der Außenluft.
Kurzbeschreibung
Zentrales kompaktes sehr leises
Wohnungslüftungsgerät mit
Wärmerückgewinnung.
Zur kontrollierten Be- und Entlüftung.
Hocheffizientes Lüftungsgerät erreicht
Energieeffizienzklasse A.
Besonders geeignet für modernen Neubau
und Sanierungen (z.B. Wohnungen).
Das schmale Lüftungsgerät (Breite: 59,5
cm) ist auch besonders prädestiniert für
den Kücheneinbau.
KfW-Förderfähigkeit und NRW-Förderung
sind gegeben.
Leichte, sehr zeitsparende Montage mit
der im Lieferumfang enthaltenen
Wandhalterung.
Eine Filterkaskade (ISO Coarse 80 % (G4)
/ ISO ePM1 55 % (F7)) in der Außenluft
ist möglich zur
Filterstandzeit-Erhöhung.
Alle Geräte sind ausgestattet mit
hochmodernen
Kreuzgegenstrom-Wärmetauschern, bzw.
Enthalpie-Wärmetauschern mit
Hygienezertifikaten nach VDI 6022, Blatt
1.
Vollkommene Trennung der Abluft-/
Zuluftführung im gesamten Gerät. Dadurch
wird unerwünschter Umluftbetrieb
verhindert. Viren (z.B. Corona-Virus)
und Bakterien werden somit nicht
übertragen.
Raumluftsteuerung RLS 1 WR im
Lieferumfang.
Alle Wohnungslüftungsgeräte sind per APP
(air@home) und das browserbasierte
Webtool (www.air-home.de) mittels
integrierter LAN-Schnittstelle
ansteuerbar.
Serienmäßiger USB-Anschluss zur
Inbetriebnahme, Steuerungs-Update und
Service.
Alle Geräte sind ausgestattet mit
hochenergieeffizienten Ventilatoren in
EC-Technologie.
Die integrierte /automatische
Volumenstromkonstanz-Regelung sorgt für
eine dauerhafte Einhaltung des
eingestellten Volumenstromes unter
sämtlichen Betriebsbedingungen (z.B.
Filterverschmutzung,
Luftventil-Einstellungen). Somit ergibt
sich auch eine einfachere Inbetriebnahme
/ Luftmengen-Einmessung an den Ventilen.
Serienmäßig integrierter Kombisensor
(Feuchte / Temperatur) in der Abluft
ermöglicht einen bedarfsgeführten
Lüftungsbetrieb sowie eine intelligente
Frostschutz- und Entfeuchtungsstrategie
(Überfeuchtungsschutz).
Alle Geräte zeichnen sich aus durch eine
an den wirklichen Bedarf angepasste
Frostschutzstrategie.
2 Eingangskontakte (12 V und 230 V) sind
vorhanden für z.B. sicherheitstechnische
Abschaltungen.
Diverse Ein-/ Ausgänge ermöglichen eine
regelungstechnische Verbindung zu
anderen haustechnischen Geräten z.B.
Wärmepumpe.
Integrierte MODBUS-Schnittstelle (TCP/IP
und RTU) für Integration in die
Gebäudeleittechnik.
Das optionale Steckmodul K-SM ermöglicht
die Integration in die
KNX-Gebäudesysteme.
Das optionale Steckmodul E-SM ermöglicht
die Integration in EnOcean-Systeme.
Optionale Zusatzplatinen ZP 1 und ZP 2
für Erweiterungsfunktionen wie z.B.
"Druckkonstanz-Regelung" der
EC-Ventilatoren, Zonenklappe,
Sole-Erdwärmetauscher (geregelte Pumpe),
Filterdifferenzdruckmessung.
Maximale Geräte-Flexibilität durch
verschiedenste Ausstattungs-/
Anschlussmöglichkeiten.
Moderne Geräte-Modultechnik ermöglicht
eine einfache Nachrüstbarkeit (z.B.
Artikel: WS 170 KL
Ausführung: Komfort-Ausführung links
Anzahl Lüftungsstufen: 4
Fördervolumen: 40 m3/h - 160 m3/h
Volumenstromkonstant: ja
SEC average: -38,6 kWh/(m2*a)
Energieeffizienzklasse: A
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
SPI-Wert nach DIN EN 13141-7 (A7): 0,32
Wh/m3
Leistungsaufnahme: 21 W - 80 W - Bei 100
Pa Gegendruck
Leistungsaufnahme nach DIN EN 13141-7
(A7): 35 W
Stand-By-Leistungsaufnahme: < 1 W
IMax: 0,5 A / Bei aktiver
Frostschutzheizung 4 A
Schutzart: IP 00
DIBT-Zulassung: ja
PHI-Zertifizierung: ja
Einbauort: Wand
Aufstellungsort: Bad / Küche / Keller /
Speicher / Kniestock /
Hauswirtschaftsraum / Heizungsraum /
Flur
Systemart: zentral
Material Gehäuse: verzinktes Stahlblech,
pulverbeschichtet
Material Wärmetauscher: Kunststoff
Material Innenverkleidung: Kunststoff
EPP
Farbe: verkehrsweiß (RAL 9016)
Gewicht: 37,14 kg
Gewicht mit Verpackung: 41,83 kg
Filterklasse: ISO Coarse 80 % (G4) / ISO
ePM1 55 % (F7)
Anschlussdurchmesser: 125 mm
Anschlussdurchmesser Kondensatablauf:
3/4" Schlauchanschluss oder Ablaufrohr
Durchm. 28 mm
Breite: 375 mm
Höhe: 820 mm
Tiefe: 595 mm
Breite mit Verpackung: 400 mm
Höhe mit Verpackung: 990 mm
Tiefe mit Verpackung: 640 mm
Fördermitteltemperatur bei IMax: -20 G C
bis 60 G C
Umgebungstemperatur: 10 G C bis 40 G C
Max. Wärmebereitstellungsgrad nach DIN
EN 13141-7 (A7): 95 %
Wärmetauscherbauart: Kreuz-Gegenstrom
Leistung Vorheizregister: 0,74 kW
Position Abluft: links
Bypass: nein
Vorheizregister: integriert
Enthalpie-Wärmetauscher: nein
Frostschutzschaltung: ja
Sommerschaltung: Abluft / Zuluft
Filterüberwachung: zeitgesteuert
Feuchteregelung: integriert
CO2-Regelung (optional): SKD
Luftqualitätsregelung (optional): EAQ
10/3
KNX-Anbindung (optional): K-SM
MODBUS-Schnittstelle: integriert
Bedienteil im Lieferumfang: RLS 1 WR,
App
Bedienteil (optional): RLS T2 WS, RLS G1
WS
Funkintegration EnOcean (optional): E-SM
Mobile Ansteuerung: ja
Schalldruckpegel Gehäuseabstrahlung: 32
dB(A) / 34 dB(A) / 35 dB(A) / Abstand 1
m, Schallabsorption 10 m2
Zulassungsnummer: Z-51.3-292
Verpackungseinheit: 1 Stück
Gleichstrommotor: true
Max. Drehzahl: 2500 1/min
Wärmebereitstellungsgrad: 95 %
