Beschreibung

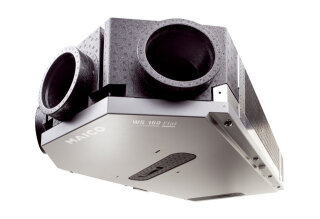

MC Raumluft-System WS 160 Flat ET
mit Enthalpie-Wärmetauscher
Standardausführung
Zentralgerät mit Enthalpiewärmetauscher.
Erweiterbar über optionale Zusatzplatine
ZP 1 zur Ansteuerung von unter anderem
einer Luftklappe einer Zonenregelung.
Kurzbeschreibung
Intelligentes Lüftungsgerät mit Wärme-
und Feuchterückgewinnung zur
kontrollierten Be- und Entlüftung mit
einem Fördervolumen von 40 bis 160 m3/h.
Zwei Zuluftstutzen (links und rechts)
und ein Abluftstutzen (mitte)
ermöglichen eine kreuzungsfreie
Verlegung der Zuluftleitungen.
Vollkommene Trennung der Abluft-/
Zuluftführung im gesamten Gerät. Dadurch
wird unerwünschter Umluftbetrieb
verhindert. Viren (z.B. Corona-Virus)
und Bakterien werden somit nicht
übertragen. Hygienezertifikat nach VDI
6022, Blatt 1 vorhanden.
Kompakt und hocheffizient -
Energieeffizienzklasse A. Schall- und
energieoptimierte Ventilatoren in
EC-Technologie.
KfW-Förderfähigkeit und NRW-Förderung
sind gegeben.
Besonders geeignet für den modernen
Neubau oder Sanierungen.
Montagemöglichkeiten: deckenhängend,
Wandmontage oder in der Dachschräge.
Keine Druckschwankungsempfindlichkeit:
Die integrierte / automatische
Volumenstromkonstanz-Regelung sorgt für
eine dauerhafte Einhaltung des
eingestellten Volumenstromes unter
sämtlichen Betriebsbedingungen (z.B.
Filterverschmutzung,
Luftventil-Einstellungen). Somit ergibt
sich auch eine einfachere Inbetriebnahme
/ Luftmengen-Einmessung an den Ventilen.
Es ist keine Einregulierung der
Volumenströme notwendig.
Sehr leises Gerät mit äußerst geringer
Aufbauhöhe (23 cm): Dadurch besonders
für den Einbau in abgehängten Decken
geeignet. Darüber hinaus auch für die
Installation in der Dachschräge
geeignet.
Verschiedene Betriebsarten: Aus,
Manuell, Auto Sensor, ECO-Abluft,
ECO-Zuluft.
Raumluftsteuerung RLS 1 WR im
Lieferumfang.
ISO Coarse 80 % (G4) Filter in der
Abluft und ISO ePM1 55 % (F7)
Pollenfilter in der Außenluft. Eine
Filterkaskade (ISO Coarse 80 % / ISO
ePM1 55 %) in der Außenluft ist zur
Filterstandzeit-Erhöhung möglich.
Das Lüftungsgerät ist mit einem
hochmodernen Enthalpie-Wärmetauscher mit
Hygienezertifikat nach VDI 6022, Blatt 1
ausgestattet.
Das WS 160 Flat ist via APP (air@home)
und dem browserbasierten Webtool
(www.air-home.de) mittels integrierter
LAN-Schnittstelle ansteuerbar.
Plug & Play: Einfache Inbetriebnahme
durch kostenlose Inbetriebnahmesoftware
und serienmäßigen USB-Anschluss für
Inbetriebnahme, Steuerungs-Update sowie
Service.
Serienmäßig integrierter Kombisensor
(Feuchte/Temperatur) in der Abluft
ermöglicht einen bedarfsgeführten
Lüftungsbetrieb sowie eine intelligente
Entfeuchtungsstrategie
(Überfeuchtungsschutz). Weiterhin
zeichnet sich das Gerät durch eine an
den wirklichen Bedarf angepasste
Frostschutzstrategie aus.
Das Wärmerückgewinnungsgerät verfügt
über einen Multifunktionskontakt für die
Ansteuerung von z.B.
Sole-Erdwärmetauscher (ungeregelte
Pumpe), Betriebs- und Störungsanzeige,
Vorheiz- oder Nachheizregister,
Außenklappen oder Kühlung.
2 Eingangskontakte (12 V und 230 V) sind
vorhanden für z.B. sicherheitstechnische
Abschaltungen.
Diverse Ein-/ Ausgänge ermöglichen eine
regelungstechnische Verbindung zu
anderen haustechnischen Geräten z.B.
Wärmepumpe.
Integrierte MODBUS-Schnittstelle (TCP/IP
und RTU) für Integration in die
Gebäudeleittechnik.
Artikel: WS 160 Flat ET
Ausführung: Standardausführung
Anzahl Lüftungsstufen: 4
Fördervolumen: 40 m3/h - 160 m3/h
Volumenstromkonstant: ja
SEC average: -34,1 kWh/(m2*a)
Energieeffizienzklasse: A
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
SPI-Wert nach DIN EN 13141-7 (A7): 0,34
Wh/m3
Leistungsaufnahme nach DIN EN 13141-7
(A7): 36 W
Stand-By-Leistungsaufnahme: < 1 W
IMax: 1,1 A
Schutzart: IP 00
DIBT-Zulassung: ja
PHI-Zertifizierung: ja
Einbauort: Wand / Decke
Aufstellungsort: Bad / Küche / Keller /
Speicher / Kniestock /
Hauswirtschaftsraum / Heizungsraum /
Flur
Systemart: zentral
Material Gehäuse: Kunststoff EPP /
Stahlblech
Material Wärmetauscher: Kunststoff
Material Innenverkleidung: Kunststoff
EPP
Farbe: schwarz / verkehrsweiß
Gewicht: 26,5 kg
Gewicht mit Verpackung: 32 kg
Filterklasse: ISO Coarse 80 % (G4) / ISO
ePM1 55 % (F7)
Anschlussdurchmesser: 125 mm / 160 mm
Anschlussdurchmesser Kondensatablauf:
nicht notwendig
Breite: 582 mm
Höhe: 230 mm
Tiefe: 1260 mm
Breite mit Verpackung: 710 mm
Höhe mit Verpackung: 245 mm
Tiefe mit Verpackung: 1365 mm
Fördermitteltemperatur bei IMax: -20 G C
bis 50 G C
Wärmebereitstellungsgrad: 84 %
Max. Wärmebereitstellungsgrad nach DIN
EN 13141-7 (A7): 76 %
Wärmetauscherbauart:
Enthalpie-Kreuz-Gegenstrom
Feuchterückgewinnung bei
Enthalpie-Wärmetauscher nach DIN EN
13141-7 (A2): 53 %
Position Abluft: links/rechts
Bypass: nein
Vorheizregister: nein
Zonenklappe: nein
Enthalpie-Wärmetauscher: ja
Frostschutzschaltung: ja
Sommerschaltung: ECO-Abluft / ECO-Zuluft
Filterüberwachung: zeitgesteuert
(optional über Differenzdruck)
Feuchteregelung: integriert
CO2-Regelung (optional): SKD
Luftqualitätsregelung (optional): EAQ
10/3
KNX-Anbindung (optional): K-SM
MODBUS-Schnittstelle: integriert
Bedienteil im Lieferumfang: RLS 1 WR,
App
Bedienteil (optional): RLS T2 WS, RLS G1
WS
Funkintegration EnOcean (optional): E-SM
Mobile Ansteuerung: ja
Schalldruckpegel Gehäuseabstrahlung: 37
dB(A) / Abstand 1 m, Schallabsorption 10
m2
Zulassungsnummer: Z-51.4-376
Verpackungseinheit: 1 Stück
Max. Drehzahl: 3300 1/min
