Beschreibung

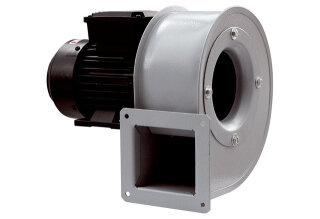

MC Radialgebläse GRM HT 12/2
Baugröße 120, 0,25 kW
Radialgebläse aus Stahlblech mit
Epoxidbeschichtung für Hochtemperaturen.
Druckstarker Ventilator für industrielle
Anwendungen.
Zur einfachen und direkten Montage an
einem Rohrsystem.
Der Motor befindet sich außerhalb des
Luftstroms.
Gehäuse durch Epoxidbeschichtung gegen
Witterungseinflüsse geschützt.
Standardausrichtung für Gehäuse LG 270G
.
Das Gehäuse ist bei Bedarf in 45G
Schritten bestellbar.
Geeignet für Temperaturbereiche bis +
150 G C.
Radiallaufräder mit vorwärtsgekrümmten
Schaufeln aus verzinktem Stahlblech.
Der Ansaugflansch aus Stahlblech mit
Epoxidbeschichtung ist im Lieferumfang
enthalten.
Motor
Dreiphasen Drehstrommotor.
Schutzklasse IP 55. Ausnahme: GRM HT
10/2 IP 44.
IE3 Motor.
Betriebsart S1 (Dauerbetrieb).
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlregelung mit Frequenzumrichter
20-50 Hz.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
angeschlossen werden, das den Ventilator
bei zu hohen Temperaturen dauerhaft vom
Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmenkasten am Motor.
Sicherheitshinweis
Anschluss an Klemmleiste im Gehäuse.
Artikel: GRM HT 12/2
Fördervolumen: 850 m3/h
Drehzahl: 2880 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 250 W
INenn: 0,9 A
IMax: 0,7 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Rohranschluss
Einbaulage: horizontal
Material Gehäuse: Stahl, beschichtet
Material Laufrad: Stahlblech, verzinkt
Farbe: silber
Gewicht: 7 kg
Gewicht mit Verpackung: 7,6 kg
Breite: 365 mm
Höhe: 272 mm
Tiefe: 246 mm
Breite mit Verpackung: 400 mm
Höhe mit Verpackung: 335 mm
Tiefe mit Verpackung: 290 mm
Fördermitteltemperatur bei IMax: 150 G C
PTC DIN 44082: M 100
Verpackungseinheit: 1 Stück
