Beschreibung

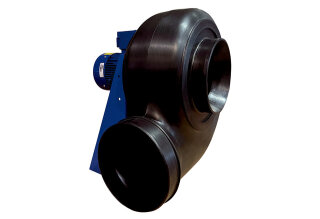

MC Radialgebläse GRK R 50/4 D Ex
4 Polig, Baugröße 500
Radialgebläse aus Kunststoff
Polypropylen für Anwendung in
explosiongsgefährdeten Bereichen.
Explosionsschutz und Zulassungen nach
ATEX.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
Ex II 3 G Ex db IIB+H2 T4 Gb X / Ex II 3
G Ex h IIB+H2 T4 Gb X.
Für Einsatztemperaturen von -20 G C <=
Ta <= +40 G C.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 2.
Zündschutzarten: "d" - druckfeste
Kapselung und "c" - konstruktive
Sicherheit.
Druckstarker Ventilator für industrielle
Anwendungen.
Geringer Geräuschpegel und hoher
Wirkungsgrad.
Geeignet zur Förderung von korrosiver
und säurehaltiger Luft.
Zur einfachen und direkten Montage an
einem Rohrsystem.
Der Motor befindet sich außerhalb des
Luftstroms.
Gehäuse aus hochwertigem, leitfähigem
Kunststoff Polypropylen, antistatisch.
Standardausrichtung für Gehäuse LG 270G
.
Der Motorsockel aus epoxidbeschichtetem
Stahlblech, zur Befestigung des
Ventilators, ist im Lieferumfang
enthalten.
Radiallaufräder mit rückwärtsgekrümmten
Schaufeln aus Polypropylen.
Motor
Dreiphasen Drehstrommotor.
Schutzart IP 55.
IE3 Motor.
Betriebsart S1 (Dauerbetrieb).
Temperaturklasse T4.
Befestigungsfuß für Motor aus
epoxidbeschichtetem Stahlblech.
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlsteuerung mit Frequenzumrichter
sind 20 Hz bis 50 Hz.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
(Sicherheitseinrichtung gemäß Richtlinie
RL 2014/34/EU) angeschlossen werden, das
den Ventilator bei zu hohen Temperaturen
dauerhaft vom Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmkasten am Motor.
Kabelverschraubung in Ex d-Ausführung im
Lieferumfang enthalten.
Artikel: GRK R 50/4 D Ex
Fördervolumen: 9000 m3/h
Drehzahl: 1440 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 2200 W
INenn: 5,5 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Rohranschluss
Einbaulage: horizontal
Material: Kunststoff, Polyethylen
Material Gehäuse: Kunststoff,
Polypropylen
Material Laufrad: Kunststoff,
Polypropylen
Farbe: schwarz
Gewicht: 77 kg
Gewicht mit Verpackung: 100 kg
Baugröße: 500 mm
Breite: 730 mm
Höhe: 955 mm
Tiefe: 840 mm
Breite mit Verpackung: 800 mm
Höhe mit Verpackung: 1200 mm
Tiefe mit Verpackung: 1180 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 3 G
EX-Bezeichnung nach Norm: Ex db IIB+H2
T4 Gb X / Ex h IIB+H2 T4 Gb X
Ta-Umgebungstemperatur: -20 G C <= Ta <=
+40 G C
Betriebsart: S1
PTC DIN 44082: M 100
Temperaturklasse: T4
Verpackungseinheit: 1 Stück
