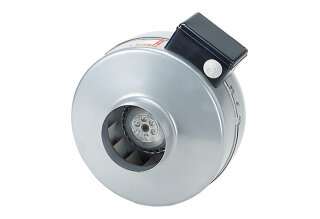

MC Radial-Rohrventilator ERR 31/1 EC
1300 m3/h, Nennweite 315, EC-Motor
Effizienter Radial-Rohrventilator aus
pulverbeschichtetem Stahlblech
gefertigt.
Einsetzbar für Industrie-und
Wohnbauinstallationen.
Radiallaufrad mit rückwärtsgekrümmten
Schaufeln.
Geräuscharm und druckstark.
Geringer Platzbedarf durch kompakte
Abmessungen.
Für direkten Einbau zwischen
Rohrleitungen, je nach Einbaulage für
Be- oder Entlüftung.
Runde Anschlussstutzen saug-und
druckseitig auf Norm-Rohre abgestimmt.
Befestigungsfuß als Zubehör lieferbar.
Förderrichtung
Förder- und Drehrichtung sind auf dem
Ventilatorgehäuse durch Pfeile
gekennzeichnet.
Motor
Hocheffizienter EC-Motor.
Stufenlos drehzahlsteuerbar.
Robuster Motor mit Kugellager,
wartungsfrei.
Schutzart IP X4 bei Einbau in
Lüftungsleitungen mit mindestens 1 m
Rohr auf der Saug- und Druckseite.
Montagehinweise
Einbau in jeder Lage möglich.
Zur Vermeidung von
Schwingungsübertragungen auf das
Rohrsystem optionale elastische
Manschetten ELR verwenden.
Elektrischer Anschluss
Außenliegender Klemmkasten mit
Kabeleinführungstülle.
Sicherheitshinweise
Der Ventilator darf nur betrieben
werden, wenn der Berührungsschutz des
Laufrades nach DIN EN ISO 13857 für frei
saugende Ventilatoren gewährleistet ist.
Artikel: ERR 31/1 EC
Fördervolumen: 1300 m3/h
Drehzahl: 3395 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
Nennleistung: 175 W
IMax: 1,5 A
Schutzart: IP X4
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Rohr
Einbaulage: senkrecht / waagerecht
Material: Stahlblech, pulverbeschichtet
Material Gehäuse: Stahlblech,
pulverbeschichtet
Farbe: hellgrau
Gewicht: 7,5 kg
Gewicht mit Verpackung: 8,2 kg
Nennweite: 315 mm
Breite: 308 mm
Höhe: 456 mm
Tiefe: 404 mm
Breite mit Verpackung: 360 mm
Höhe mit Verpackung: 470 mm
Tiefe mit Verpackung: 470 mm
Fördermitteltemperatur bei IMax: 60 G C
Schalldruckpegel: 38 dB(A) / Abstand 3
m, Freifeldbedingungen
Verpackungseinheit: 1 Stück
Gleichstrommotor: false
