Beschreibung

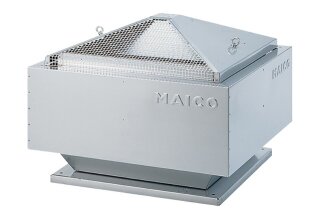

MC Radial-Dachventilator MDR 45 EC
mit EC-Motor, DN 450
Standardausführung
Intelligente Steuerungsmöglichkeiten
über 0-10 V, PWM oder Modbus.
Externes EIN/AUS-Schalten möglich.
Status Reparaturschalter potentialfreier
Kontakt (bis 230 V/2 A belastbar).
Störmeldung Motor potentialfreier
Kontakt (bis 230 V/2 A belastbar).
Formschönes Gehäuse aus verzinktem
Stahlblech.
Verzinktes Schutzgitter auf der
Ausblasseite, Berührungsschutz gemäß EN
ISO 13857.
Abdeckung für Reinigungsarbeiten leicht
abnehmbar.
Automatische Störmeldung.
Integrierter Reparaturschalter.
Schutzart IP X5.
Stabile Transportösen ermöglichen einen
Transport per Kran.
Entspricht der DIN EN 60204-1 und DIN EN
60335-1.
Regelung
Intelligente Steuerungsmöglichkeiten
über Modbus, 0-10 V, PWM oder
Drucksteuerung.
Ausgabe von Störmeldungen.
Drucksensor im Ventilatorgehäuse der
PG-Varianten betriebsbereit eingebaut.
Motor und Flügelrad
EC-Motor, 230 V 50 Hz. 400 V 50 Hz ab DN
400.
Überlastungsschutz serienmäßig.
Keine Maßnahmen zum Motorschutz
notwendig.
Drehzahlsteuerbar, Ausnahme: MDR-PG ..
EC, MDR-VG .. EC.
Elektrischer Anschluss
Gemeinsamer Netzanschluss für Ventilator
und Regelung.
Netzanschlüsse jeweils 3 x 1,5 mm2 (oder
7 x 1,5 mm2) vom Typ NYM-J.
Steuerleitung ab 0,5 mm2.
Anschlussklemmen für Drehzahlsteuerung
mittels 0-10 V, PWM oder Potentiometer.
Anschlussklemme für
Status-Drehzahl-Ausgang (MDR 22 EC, MDR
25 EC, MDR 31 EC).
Anschlussklemme für Modbus-Ausgang (MDR
22 EC, MDR 25 EC, MDR 31 EC).
Anschlussklemme für Störmeldungen.
Artikel: MDR 45 EC
Fördervolumen: 11010 m3/h
FördervolumenNenn: 6260 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 895 Pa - im opt.
Wirkungsgrad
Drehzahl nNenn: 2120 1/min - im opt.
Wirkungsgrad
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 2977 W / im opt.
Wirkungsgrad
INenn: 4,6 A / im opt. Wirkungsgrad
IMax: 5,3 A
Schutzart: IP X5
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Dach
Einbaulage: senkrecht
Gewicht: 82,6 kg
Gewicht mit Verpackung: 96 kg
Schwenkbar: nein
Nennweite: 450 mm
Breite: 980 mm
Höhe: 713 mm
Tiefe: 980 mm
Breite mit Verpackung: 1200 mm
Höhe mit Verpackung: 854 mm
Tiefe mit Verpackung: 1200 mm
Fördermitteltemperatur bei IMax: -25 G C
bis 60 G C
Temperaturklasse: F
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 52,3 %
Effizienzgrad N: 65,6
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233
PBEP / FördervolumenBEP / Pfs, BEP:
2,977 kW / 6260 m3/h / 895 Pa
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind: -
SchallleistungspegelLWA5: 93 dB
