Beschreibung

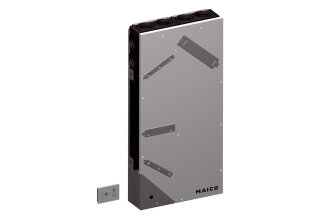

MC Lüftungsgerät WS 75 H
Aufputz, Unterputz
Ausführung
Montagemöglichkeiten: wandhängend
(senkrecht, waagrecht). Versenkbar bei
Unterputzmontage.
DN 90 Fort- und Außenluftanschluss an
der Geräterückseite.
Kurzbeschreibung
Intelligentes Lüftungsgerät mit Wärme-
und Feuchterückgewinnung zur
kontrollierten Be- und Entlüftung mit
einem Fördervolumen von 20 bis 70 m3/h.
Sehr leises Gerät mit äußerst guten
Schalldämmeigenschaften.
Vollkommene Trennung der Abluft-/
Zuluftführung im gesamten Gerät. Dadurch
wird unerwünschter Umluftbetrieb
verhindert. Viren (z.B. Corona-Virus)
und Bakterien werden somit nicht
übertragen.
Hygienezertifikat nach VDI 6022, Blatt 1
vorhanden.
Kompakt und hocheffizient -
Energieeffizienzklasse A. Schall- und
energieoptimierte Ventilatoren in
EC-Technologie: 6,1 W in Stufe 2 (30
m3/h) für das gesamte Lüftungsgerät.
Besonders geeignet für den modernen
Neubau und Sanierungen.
KfW-Förderfähigkeit und NRW-Förderung
sind gegeben.
Plug & Play: Einfache Inbetriebnahme,
kostenlose Inbetriebnahmesoftware.
Keine Druckschwankungsempfindlichkeit:
Die integrierte / automatische
Volumenstromkonstanz-Regelung sorgt für
eine dauerhafte Einhaltung des
eingestellten Volumenstromes unter
sämtlichen Betriebsbedingungen (z.B.
Filterverschmutzung,
Luftventil-Einstellungen). Somit ergibt
sich auch eine einfachere Inbetriebnahme
/ Luftmengen-Einmessung an den Ventilen.
Es ist keine Einregulierung der
Volumenströme notwendig.
Verschiedene Betriebsarten: Aus,
Manuell, Auto Sensor, ECO-Abluft,
ECO-Zuluft.
Anzeige der Luftqualität via LED.
Hochwertige Raumluftsteuerung RLS G1 WS
aus Glas im Lieferumfang.
ISO Coarse 80 % (G4) Filter in der Ab-
und Außenluft. Außenluftseitig ist
optional eine Filterkaskade mit einem
ISO ePM1 60 % (F7) Pollenfilter möglich.
Filter ohne Werkzeug wechselbar.
Die Powerbox ist mit einem hochmodernen
Enthalpie-Wärmetauscher mit
Hygienezertifikat nach VDI 6022, Blatt 1
ausgestattet.
Serienmäßig integrierter Kombisensor
(Feuchte/Temperatur) in der Abluft
ermöglicht einen bedarfsgeführten
Lüftungsbetrieb sowie eine intelligente
Frostschutz- und Entfeuchtungsstrategie
(Überfeuchtungsschutz).
Bypassbetrieb / Eco-Betrieb: ECO Zuluft,
ECO Abluft zur passiven
Sommernachtskühlung.
Die Powerbox ist per APP (air@home) und
über das browserbasierte Webtool
(www.air-home.de) mittels integrierter
W-LAN-Schnittstelle ansteuerbar.
Serienmäßige USB-Schnittstelle zur
Inbetriebnahme.
Das Gerät verfügt über einen
Multifunktionskontakt für die
Ansteuerung von z.B. Alarm /
Betriebsanzeige / Nachheizung /
Vorheizung / Außenklappe.
1 Eingangskontakt (12 V) ist vorhanden
für z.B. sicherheitstechnische
Abschaltungen.
Diverse Ein-/ Ausgänge ermöglichen eine
regelungstechnische Verbindung zu
anderen haustechnischen Geräten z.B.
Wärmepumpe.
Integrierte MODBUS-Schnittstelle (TCP)
für Integration in die
Gebäudeleittechnik.
Das optionale Steckmodul K-SM ermöglicht
die Integration in KNX-Gebäudesysteme.
Das optionale Steckmodul E-SM ermöglicht
die Integration in EnOcean-Systeme.
Maximale Geräte-Flexibilität durch
verschiedenste Ausstattungs-/
Anschlussmöglichkeiten.
Moderne Geräte-Modultechnik ermöglicht
eine einfache Nachrüstbarkeit (z.B.
Vorheizung) sowie hohe
Artikel: WS 75 Powerbox H
Ausführung: Fort- und Außenluftanschluss
hinten
Anzahl Lüftungsstufen: 4
Fördervolumen: 20 m3/h / 70 m3/h /
(Werkseinstellung 20 / 30 / 40 / 50
m3/h)
SEC average: -40,82 kWh/(m2*a)
Energieeffizienzklasse: A
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
Maximale Leistungsaufnahme: 5,2 W / 6,1
W / 8,3 W / 11,5 W
Stand-By-Leistungsaufnahme: < 1 W
IMax: 0,2 A
Schutzart: IP 00
Elektrische Steckverbindung: Klemme
Einbauort: Außenwand
Einbauart: Aufputz
Systemart: dezentral/zentral
Material Gehäuse: Kunststoff EPP
Material Wärmetauscher: Kunststoff
Material Innenverkleidung: EPP
Farbe: verkehrsweiß RAL 9016
(Feinstruktur matt)
Gewicht: 16,85 kg
Gewicht mit Verpackung: 19,88 kg
Filterart: Außen- und Abluftfilter
Filterklasse: ISO Coarse 80 % (G4) /
optional ISO ePM1 60 % (F7)
Anschlussdurchmesser: 90 mm / 75 mm
Breite: 510 mm
Höhe: 1040 mm
Tiefe: 155 mm
Breite mit Verpackung: 595 mm
Höhe mit Verpackung: 1130 mm
Tiefe mit Verpackung: 210 mm
Fördermitteltemperatur bei IMax: -15 G C
bis 60 G C
Umgebungstemperatur: 10 G C bis 40 G C
Wärmebereitstellungsgrad: 93 % / bei 20
m3/h
Wärmetauscherbauart:
Enthalpie-Kreuz-Gegenstrom
Feuchterückgewinnung bei
Enthalpie-Wärmetauscher nach DIN EN
13141-7 (A2): 75 %
Zulässige Feuchte im Aufstellraum: 80 %
Bypass: nein
Vorheizregister: optional
Enthalpie-Wärmetauscher: ja
Frostschutzschaltung: ja
Sommerschaltung: ECO-Abluft / ECO-Zuluft
Filterüberwachung: zeitgesteuert
Feuchteregelung: integriert
CO2-Regelung (optional): WS 75 CO2, PP
45 CO2, SKD
Luftqualitätsregelung (optional): WS 75
VOC, PP 45 VOC
KNX-Anbindung (optional): K-SM
MODBUS-Schnittstelle: integriert
Bedienteil im Lieferumfang: RLS G1 WS,
APP
Funkintegration EnOcean (optional): ja
Mobile Ansteuerung: ja
Schalldruckpegel: 15 dB(A) / 16 dB(A) /
19 dB(A) / 20 dB(A) / Unterputzmontage,
Abstand 1 m Freifeldbedingungen
Bewertete max.
Element-Normschallpegeldifferenz Dn,w:
56 dB / gemessen mit Rückschlagklappe
und Kombi-Wandstutzen, 62 dB gemessen
mit Rückschlagklappe und Laibungselement
Bewertetes Schalldämmmass Rw,R: 31 dB /
gemessen mit Rückschlagklappe und
Kombi-Wandstutzen, 37 dB gemessen mit
Rückschlagklappe und Laibungselement
Verpackungseinheit: 1 Stück
Max. Drehzahl: 2000 1/min
