MC Laibungselement ALD 125 LE

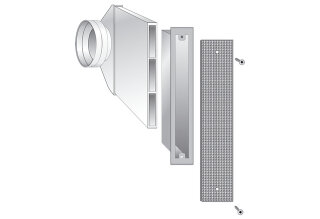

Laibungselement ALD 125 LE
Das Laibungselement ALD 125 LE ist als
wahlweise Ergänzung zur Rohbauhülse RH
125 zu sehen und dient dem Verzug mit
Flachkanal in einem WDVS
Wärmedämmverbundsystem.
Das Edelstahl-Außengitter ist dabei in
der Fensterlaibung angeordnet.
Architektonisch anspruchsvolle Lösung,
da Fensterlaibungsgitter von der
Fassadenansicht des Gebäudes kaum
sichtbar ist.
Artikel: ALD 125 LE
Luftrichtung: Zuluft
Max. Volumenstrom: 14 m3/h / 20 m3/h /
22 m3/h / bei 4 Pa / bei 8 Pa / bei 10
Pa
Einbauort: Außenwand / Außengitter in
der Fensterlaibung / Außenwand im WDVS
Material: Winkelstück und Flachkanal:
PS, Außengitter: Edelstahl gebürstet
Material Gehäuse: Kunststoff / Edelstahl
Farbe: weiß, ähnlich RAL 9003
Gewicht: 1,35 kg
Gewicht mit Verpackung: 1,94 kg
Brandschutz: Flachkanal
Brandschutzklasse B2
Nennweite: 125 mm
Breite: 640 mm
Höhe: 240 mm
Tiefe: 145 mm
Breite mit Verpackung: 641 mm
Höhe mit Verpackung: 250 mm
Tiefe mit Verpackung: 170 mm
Nennweite Schutzrohr: 125 mm
Umgebungstemperatur: 60 G C
Bewertete
Element-Normschallpegeldifferenz Dn,w:
48 dB / 52 dB / in Kombination mit
ZLV-80 dB bei Rohrlänge 240 mm / / in
Kombination mit ZLV-80 dB bei Rohrlänge
400 mm
Bewertetes Schalldämmmass Rw,R: 17 dB /
21 dB / in Kombination mit ZLV-80 dB bei
Rohrlänge 240 mm / / in Kombination mit
ZLV-80 dB bei Rohrlänge 400 mm
Verpackungseinheit: 1 Stück
