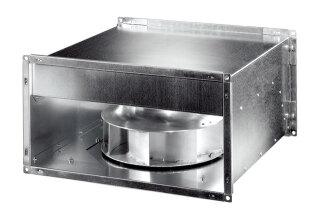

MC Kanalventilator DPK 35/1 EC
Kanal 700 x 400, Fördervolumen 6.470m3/h
Einbau in rechteckige Lüftungskanäle.
Verzinktes Gehäuse.
Geringe Energieaufnahme dank
EC-Technologie.
Geringer Platzbedarf durch kompakte
Abmessungen.
Flanschprofile an der Saug- und
Druckseite.
Radiallaufräder mit rückwärtsgekrümmten
Schaufeln aus seewasserbeständigem
Aluminium (DN 22-35) oder
UV-stabilisiertem und Glasfaser
verstärkten, Polypropylen (PP) (DN 50-DN
56).
Laufrad sitzt auf der Motorwelle und
wird direkt angetrieben.
Statisch und dynamisch gewuchtet gemäß
DIN ISO 21940-11, Wuchtgüte G6,3.
Motorlaufrad für Reinigungszwecke
ausschwenkbar.
Hohe Schutzart IP 54.
Zur Vermeidung von
Schwingungsübertragungen auf das
Kanalsystem sollen elastische
Verbindungsstutzen ELP verwendet werden.
Förderrichtung
Förder- und Drehrichtung sind auf dem
Ventilatorgehäuse durch Pfeile
gekennzeichnet.
Drehrichtung ist von der Ansaugseite
gesehen rechtsdrehend.
Motor
Motor für den Dauerbetrieb ausgelegt.
Robuster EC-Motor mit Kugellager,
wartungsfrei.
Thermischer Motorschutz serienmäßig.
Integrierter Motorschutz über
Alarmrelais geführt.
Drehzahlsteuerbar.
Drehzahl kann im Steuerbetrieb über ein
0 - 10 V Signal oder ein Potentiometer
stufenlos vorgegeben werden.
Statusanzeige über LED (geltend nur für
die 3 Varianten).
ModBus RTU Schnittstelle.
Integrierte 24 V Spannungsquelle für
optionales Zubehör.
Montagehinweise
Einbau in horizontaler und verikaler
Lage möglich.
Elektrischer Anschluss
Erfolgt je nach Ausführung am
Klemmenkasten oder am ausgeführten
Kabel.
Netzfrequenz 50 / 60 Hz.
Artikel: DPK 35/1 EC
Fördervolumen: 6470 m3/h
FördervolumenNenn: 3494 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 680 Pa - im opt.
Wirkungsgrad
Drehzahl nNenn: 1700 1/min - im opt.
Wirkungsgrad
Drehzahl: 1700 1/min
Drehzahlsteuerbar: ja
Bemessungsspannung: 380 V bis 480 V
Netzfrequenz: 50 Hz / 60 Hz
Nennleistung: 1250 W
INenn: 2,2 A
Schutzart: IP 54
Wärmeklasse: F
Einbauort: Kanal
Einbaulage: beliebig
Material Gehäuse: Stahlblech, verzinkt
Gewicht: 52 kg
Gewicht mit Verpackung: 52 kg
Ventilator ausschwenkbar: ja
Kanalmaß: 700 mm x 400 mm
Breite: 741 mm
Höhe: 443 mm
Tiefe: 780 mm
Breite mit Verpackung: 740 mm
Höhe mit Verpackung: 440 mm
Tiefe mit Verpackung: 780 mm
Fördermitteltemperatur: -20 G C bis 50 G
C
Verpackungseinheit: 1 Stück
