Beschreibung

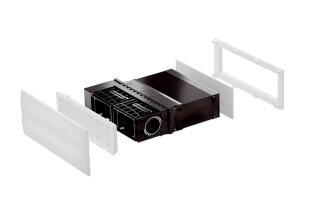

MC Endmontage-Set RV 2
für Einzelraumlüftungsgerät RotationVent
Endmontage-Set für
Einzelraumlüftungsgerät RotationVent RV
2 mit Wärmerückgewinnung, bestehend aus
Ventilatoreinheit,
Kunststoff-Wärmetauscher,
Innenabdeckung, 1 x ISO Coarse 30 % (G2)
Filter und 1 x ISO Coarse 45 % (G3)
Filter, sodass die Luft in beide
Richtungen gefiltert wird.
Mit den RV 2 Geräten kann ein komplettes
Lüftungssystem nach DIN 1946-6 inkl.
Abluftgeräten über eine zentrale
Steuerung (RLS 45 K) aufgebaut werden.
Um eine effiziente Lüftung zu erreichen,
empfehlen wir die Geräte paarweise zu
betreiben.
In bestimmten Systemkombinationen ist
auch eine ungerade Anzahl von Geräten
möglich.
Besondere Eigenschaften
Flexible Einbaumöglichkeiten mittels
verschiedener Vormontage-Sets. Über eine
Positionierung in der Außenwand, rund
ums Fenster oder in die Fensterlaibung
integriert sich das RV 2 unauffällig in
den Innenraum.
Der innovative Ansatz einer sich um die
eigene Achse drehender Ventilatoreinheit
führt zum Entfall des typischen
Umschaltgeräusches von
Einzelraumlüftungsgeräten.
Durch ein Eindrehen der
Ventilatoreinheit wird nach Ausschalten
des RV 2 Geräts der Luftkanal
verschlossen. Diese Funktion gleicht
einer automatischen Verschlussklappe.
Mittels der sehr leisen und
energiesparenden Motoren, einem sehr
guten sensorgeführten Betrieb erreichen
die RV 2 Geräte die
Energieeffizienzklasse A+.
Die Ventilatoreinheit kann werkzeuglos
zu Reinigungszwecken und zum
Filterwechsel ausgebaut werden. Die zwei
Filter sind ebenfalls werkzeuglos
wechselbar.
Der Wärmetauscher kann mit Hilfe eines
Werkzeugs zu Reinigungszwecken von der
Ventilatoreinheit getrennt werden.
Die Geräte können in 5 verschiedenen
Lüftungsstufen 15/20/30/36/42 m3/h und
in 3 Betriebsprogrammen Dauerentlüftung
mit Wärmerückgewinnung, Querlüftung und
sensorgeführter Autobetrieb betrieben
werden.
Strömungsoptimierte Außenabdeckungen
halten die Abluft von der Außenfassade
fern.
Die Abführung potenziellen Kondensats
erfolgt über eine integrierte
Kondensatabtropfkante in der
Außenabdeckung.
Übersichtliche Inbetriebnahme-Software
und Plug&Play Funktion für
Standardanwendungen erleichtern die
Inbetriebnahme. Einstellungen können
gespeichert und auf weitere Steuerungen
übertragen werden.
Montagehinweise
Montage erfolgt in 2 Schritten:
Einbau eines RotationVent RV 2
Vormontage-Sets.
Die Montagehülse ist mit
Putzschutzdeckeln vor Verunreinigungen
geschützt.
Anschließend folgt die Integration des
Endmontage-Sets.
Keine Rohrverlegung notwendig.
Keine Einregulierung der Anlage
notwendig.
Elektrischer Anschluss
Das Gerät wird betriebsfertig montiert
geliefert.
Elektrischer Anschluss erfolgt mittels
Steckverbindung.
Verbindung zur Raumluftsteuerung RLS 45
K über steckbare Steuerleitungen.
Die 12 VDC Stromleitung der
Raumluftsteuerung RLS 45 K zum Gerät ist
gleichzeitig die Steuerleitung.
Notwendiges Zubehör
Vormontage-Set RV 2 (VH, VV, VLR, VLL,
VS)
Raumluftsteuerung RLS 45 K
Optionales Zubehör
Raumluftsteuerung RLS 45 K
Leistungsteil PP 45 L
Feuchtesensor PP 45 HY
Feuchtesensor PP 45 HYI
Artikel: RV 2
Fördervolumen: 42 m3/h
Drehzahl: 3800 1/min
Einbauort: Wand
Material: Kunststoff
Material Gehäuse: Kunststoff
Farbe: ähnlich verkehrsweiß RAL 9016
Gewicht: 2,5 kg
Gewicht mit Verpackung: 3 kg
Breite: 363 mm
Höhe: 145 mm
Tiefe: 340 mm
Breite mit Verpackung: 392 mm
Höhe mit Verpackung: 126 mm
Tiefe mit Verpackung: 350 mm
Verpackungseinheit: 1 Stück
