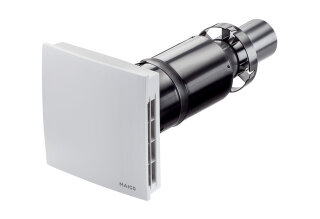

MC Endmontage-Set PPB 30 O Objektversion (0095.0245)

Artikelnummer: 2019040363345AD
Kategorie: Maico
  • GTIN: 4012799952459
  • HAN: 0095.0245
Objektversion
638,00 €
exkl. 19% USt. , zzgl. Versand
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)
Stk
  • Lieferzeit: 5 - 10 Werktage  (DE - Ausland abweichend)

Beschreibung

MC Endmontage-Set PPB 30 O
Objektversion
Zulassungen und Zertifikate
Prüfbericht nach EN 13141-8.
Eintragung in TZWL Bulletin.
Wärmetauscher
Mit den Hochleistungswärmetauschern und
den hocheffizienten EC-Ventilatoren
erreichen die Geräte einen
Wärmebereitstellungsgrad von 73 % beim
Referenzvolumenstrom nach EN 13141-8.
Montagehinweise
Montage erfolgt in 2 Schritten:
Einbau der Rohbauhülse PP 45 RHK (DN
160) oder PP 45 RHL (DN 160) sowie einer
Außenabdeckung in eine Kernlochbohrung
DN 160 mit einer Neigung von 1-2 %.
Wir empfehlen die Kernbohrung mit DN 182
auszuführen und die Neigung der Hülse
mittels beigelegter Styroporkeile
auszurichten.
Die Rohbauhülse ist mit
Putzschutzdeckeln vor Verunreinigungen
geschützt.
Anschließend folgt die Integration des
Endmontage-Sets.
Keine Rohrverlegung notwendig und keine
Einregulierung der Anlage notwendig.
Elektrischer Anschluss
Das Gerät wird betriebsfertig montiert
geliefert.
Elektrischer Anschluss erfolgt mittels
Steckverbindung.
Verbindung zur Raumluftsteuerung RLS 45
K oder RLS 45 O über steckbare
Steuerleitungen.
Die 12 VDC Stromleitung der
Raumluftsteuerung RLS 45 K / RLS 45 O
zum Gerät ist gleichzeitig die
Steuerleitung.
Kondensatablauf
Die Abführung des Kondensats erfolgt
über eine integrierte
Kondensatabtropfkante in der
Außenabdeckung.
Besondere Eigenschaften
Das PPB 30 O Gerät ist eine perfekte
Alternative um eine kostengünstige
Entlüftung des Bades mit
Wärmerückgewinnung sicherzustellen. Eine
LowCost-Lösung fürs Bad könnte die
Kombination von 1 x PPB 30 O + 1 x RLS
45 O sein. (Achtung: Die
Raumluftsteuerung hat die Schutzart IP
00). Dabei kann auch der Abluftbetrieb
von 45 m3/h (ohne Wärmerückgewinnung und
ohne Volumenstromausgleich) realisiert
werden.
Die PPB 30 O Geräte sind primär für den
Einbau in den Ablufträumen konzipiert.
Die Schutzart IP X4 erleichtert die Wahl
des Montageortes im Bad.
Die Energieeffizienz vom PPB 30 O
überzeugt mit einem SPI-Wert von 0,19
Wh/m3.
Durch die energiesparenden Motoren,
einem sehr guten sensorgeführten Betrieb
erreichen die Geräte die
Energieeffizienzklasse von A.
Das PPB 30 O Gerät kann in 5
Lüftungsstufen 5/12/18/22/26 m3/h und 2
Betriebsarten Dauerentlüftung mit
Wärmerückgewinnung, Querlüftung ohne
Wärmerückgewinnung betrieben werden.
Strömungsoptimierte Außenabdeckungen im
Zubehörprogramm halten die Abluft von
der Außenfassade fern.
Endmontage-Set für das
Einzelraumlüftungsgerät PushPull
Balanced PPB 30 mit zwei Ventilatoren,
zwei Keramik-Wärmeüberträger,
Innenabdeckung und zwei integrierten
Filtern ISO Coarse 45 % (G3), so dass
die Luft in beide Richtungen gefiltert
wird.
Notwendiges Zubehör
Rohbauhülse PP 45 RHK oder PP 45 RHL
Außenabdeckung PPB 30 AK, PPB 30 AE, PPB
30 AW oder PPB 30 AS
Raumluftsteuerung RLS 45 K oder RLS 45
O. Mit einer Raumluftsteuerung RLS 45 K
oder RLS 45 O kann man ein
kabelgebundenes Lüftungssystem aus PPB
30 und PP 45 Geräten aufbauen. Die
maximale Anzahl der eingesetzten
Ventilatoren ist 6. Somit sind
verschiedene Kombinationen möglich, z.B.
3 x PPB 30 O + 1 x RLS 45 K oder 3 x PPB
30 O + 1 x RLS 45 O.
Optionales Zubehör
Verlängerungsset PPB 30 VS
Artikel: PPB 30 O
Ausführung: Objektversion
Fördervolumen: 5 m3/h / 12 m3/h / 18
m3/h / 22 m3/h / 26 m3/h
SEC average: -33,46 kWh/(m2*a)
Energieeffizienzklasse: A
Bemessungsspannung: 12 V DC
SPI-Wert nach DIN EN 13141-8: 0,19 Wh/m3
Maximale Leistungsaufnahme: 1,7 W / 2,5
W / 3,4 W / 4,4 W / 5,3 W
Schutzart: IP X4
Einbaulage: waagerecht
Systemart: dezentral
Material: Kunststoff
Material Gehäuse: Kunststoff
Material Wärmetauscher: Keramik
Farbe: verkehrsweiß, ähnlich RAL 9016
Gewicht: 4,63 kg
Gewicht mit Verpackung: 5,7 kg
Filterart: Außen- und Abluftfilter
Filterklasse: ISO Coarse 45 % (G3)
Anschlussdurchmesser: 160 mm
Breite: 275 mm
Höhe: 275 mm
Tiefe: 410 mm
Breite mit Verpackung: 305 mm
Höhe mit Verpackung: 325 mm
Tiefe mit Verpackung: 490 mm
Notwendiger Mauerdurchbruch: 162 bis 182
mm
Mindestwandstärke: 320 mm
Wärmebereitstellungsgrad beim
Referenzvolumenstrom nach DIN EN
13141-8: 73,3 %
Notwendige Raumluftsteuerung: RLS 45 K
oder RLS 45 O
Schalldruckpegel: 23 dB(A) / 35 dB(A) /
43 dB(A) / 48 dB(A) / 51 dB(A) / Abstand
1 m, Freifeldbedingungen
Bewertete max.
Element-Normschallpegeldifferenz Dn,w:
37 dB
Verpackungseinheit: 1 Stück
Art der Lüftung: dezentrale Zu- und
Abluft
WRG über: sonstige
Wärmebereitstellungsgrad: 73,3 %
