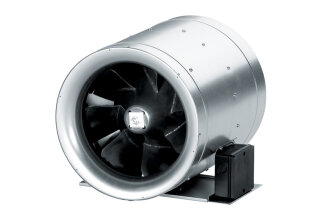

MC Diagonal-Ventilator EDR 71-2
für Rohreinbau, DN 710
Für direkten Einbau in Rohrleitungen.
Förderung von mittleren bis großen
Luftmengen gegen hohe Widerstände.
Kompakte Abmessungen, geringes Gewicht
und integrierte Montageplatte
erleichtern schnelle Montage.
Der hohe Wirkungsgrad reduziert die
Betriebskosten: Kaufpreis amortisiert
sich je nach Betriebsdauer nach nur
einem Jahr.
Ansaugdüse zum turbulenzarmen
Luftansaugen.
Diagonal-Laufrad mit nachgeschaltetem
Stator.
Profiliertes Laufrad- und
Statorschaufeln sorgen für optimale
Anströmung.
Mit Diffusor zur Erhöhung des statischen
Drucks.
Spaltabdichtung zwischen Saug- und
Druckraum reduziert die
Überströmverluste.
Meridianer Strömungsverlauf verhindert
Turbulenzen.
Betrieb mit Frequenzumrichter MFU.
Schutzart IP X4.
Isolationsklasse F.
Drehstrommotor
Stufenlose Drehzahlregelung mittels
Frequenzumrichter MFU.
Die Anschlüsse sind auf Klemmen geführt
und müssen an einen Motorschutzschalter
angeschlossen werden.
Elektrischer Anschluss über
Anschlusskabel.
Elektrischer Anschluss
Netzfrequenz 50 Hz.
Artikel: EDR 71-2
Fördervolumen: 22575 m3/h
Drehzahl: 1620 1/min
Laufradtyp: diagonal
Drehzahlsteuerbar: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 5015 W
IMax: 9,57 A
Schutzart: IP X4
Wärmeklasse: F
Einbauort: Rohrsystem
Einbaulage: senkrecht / waagerecht
Material: Aluminium
Farbe: silber
Gewicht: 63 kg
Gewicht mit Verpackung: 67,2 kg
Nennweite: 710 mm
Breite: 714 mm
Höhe: 723 mm
Tiefe: 731 mm
Breite mit Verpackung: 724 mm
Höhe mit Verpackung: 742 mm
Tiefe mit Verpackung: 770 mm
Fördermitteltemperatur: 60 G C
Umgebungstemperatur: -20 G C bis 60 G C
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 66,3 %
Messkategorie: A
Effizienzkategorie: statisch
Effizienzgrad N: 69,3
VSD erforderlich: ja
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP: 5,25
kW / 14617 m3/h / 824 Pa
nBEP: 1597 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind: -
IBEP: 9,57 A
SchallleistungspegelLWA5: 77 dB(A)
