Beschreibung

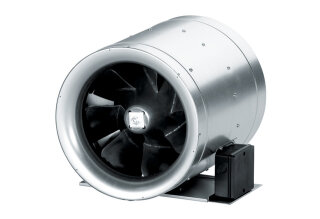

MC Diagonal-Ventilator EDR 45-2
für Rohreinbau, DN 450
Für direkten Einbau in Rohrleitungen.
Förderung von mittleren bis großen
Luftmengen gegen hohe Widerstände.
Kompakte Abmessungen, geringes Gewicht
und integrierte Montageplatte
erleichtern schnelle Montage.
Der hohe Wirkungsgrad reduziert die
Betriebskosten: Kaufpreis amortisiert
sich je nach Betriebsdauer nach nur
einem Jahr.
Ansaugdüse zum turbulenzarmen
Luftansaugen.
Diagonal-Laufrad mit nachgeschaltetem
Stator.
Profiliertes Laufrad- und
Statorschaufeln sorgen für optimale
Anströmung.
Mit Diffusor zur Erhöhung des statischen
Drucks.
Spaltabdichtung zwischen Saug- und
Druckraum reduziert die
Überströmverluste.
Meridianer Strömungsverlauf verhindert
Turbulenzen.
Betrieb mit Frequenzumrichter MFU.
Schutzart IP X4.
Isolationsklasse F.
Drehstrommotor
Stufenlose Drehzahlregelung mittels
Frequenzumrichter MFU.
Die Anschlüsse sind auf Klemmen geführt
und müssen an einen Motorschutzschalter
angeschlossen werden.
Elektrischer Anschluss über
Anschlusskabel.
Elektrischer Anschluss
Netzfrequenz 50 Hz.
Artikel: EDR 45-2
Fördervolumen: 7470 m3/h
Drehzahl: 2070 1/min
Laufradtyp: diagonal
Drehzahlsteuerbar: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 1132 W
IMax: 2,16 A
Schutzart: IP X4
Wärmeklasse: F
Einbauort: Rohrsystem
Einbaulage: senkrecht / waagerecht
Material: Aluminium
Farbe: silber
Gewicht: 26,6 kg
Gewicht mit Verpackung: 27,8 kg
Nennweite: 450 mm
Breite: 453 mm
Höhe: 493 mm
Tiefe: 467 mm
Breite mit Verpackung: 460 mm
Höhe mit Verpackung: 510 mm
Tiefe mit Verpackung: 470 mm
Fördermitteltemperatur: 60 G C
Umgebungstemperatur: -30 G C bis 60 G C
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 73,2 %
Messkategorie: B
Effizienzkategorie: total
Effizienzgrad N: 83,2
VSD erforderlich: ja
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP: 1,13
kW / 5008 m3/h / 557 Pa
nBEP: 2052 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind: -
IBEP: 2,16 A
SchallleistungspegelLWA5: 75 dB(A)
