Beschreibung

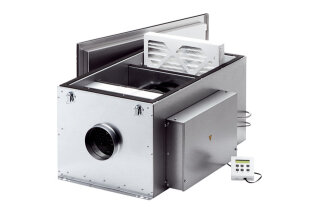

MC Compaktbox ECR 12-2 EC
EC-Motor, Filter und Regelung, DN 125
Kompaktes Zuluftgerät mit Filter,
Elektrolufterhitzer und Regelung.
stufenlose Ventilatorregelung:
Konstantvolumenstrom/ Konstantdruck/
Konstantdrehzahl/ Temperatur-/
CO2-geführt.
Betriebsmodus und Sollwerttemperatur
können direkt am Bedienteil gewählt
werden. Schaltuhr mit Zeitprogramm und
Filterüberwachung im Bedienteil
integriert.
Die Regelung ist so ausgelegt, dass auch
ein Abluftventilator (optional)
integriert werden kann. Somit kann mit
einfachsten Mitteln ein komplettes
Lüftungssystem mit Zu- und Abluft
eingebaut werden.
Fehlerüberwachung.
Anschlussmöglichkeit von
Temperaturfühlern und/oder
Luftqualitätssensoren.
Modbus Schnittstelle für Anbindung an
GLT.
Erweiterte Menüstruktur mit mehreren
Ebenen und Berechtigungskonzept.
Material: Stahlblech, verzinkt.
Mit schalldämmender,
glasseidenkaschierter Steinwolle und
doppelwandigem Gehäuse für niedrigste
Geräuschpegel und beste Wärmedämmung.
Luftfilterwechsel ohne Werkzeug in
Sekunden.
Rückwärtsgekrümmtes Laufrad für
optimalen Wirkungsgrad.
Abnehmbarer Deckel mit Bügelverschluss.
Anschlussstutzen saug- und druckseitig
für direkten Einbau in
Lüftungsleitungen.
Zeitsparende Montage durch
Montageschienen.
Mit automatischem Ventilatornachlauf zum
Schutz gegen Überhitzung.
Kann auch über externen potentialfreien
Kontakt ein-/ausgeschaltet werden.
Schutzart IP 33. Ausnahme: ECR 25-2 EC
und ECR 31-2 EC IP 54.
Elektroheizregister
Bestehende Gehäuseeinheit, beidseitig
mit Schutzgittern versehen.
Gehäuseeinheit kann durch Lösen von 4
Befestigungsschrauben aus dem Gehäuse
herausgezogen werden.
In Luftströmung gesehen nach dem
Ventilator im Gehäuse angebracht.
Geschlossene Rohrheizkörper aus
rostfreiem Stahl.
Temperaturfühler in Strömungsrichtung
nach dem Heizregister mit
Strahlungsschutzblech angeordnet.
3-stufige Leistungsregelung des
Elektroheizregisters.
Sicherheitstemperaturbegrenzer schalten
im Fehlerfall das Elektroheizregister
bei einer Temperatur von 75G C ab. Nach
dem Auslösen der
Sicherheitstemperaturbegrenzer müssen
diese manuell zurückgesetzt werden.
Bedienteil
Separates Bedienteil ist inkl.
Steuerleitung im Lieferumfang enthalten.
Betriebsmodus und Sollwerttemperatur
können direkt am Bedienteil gewählt
werden.
Schaltuhr mit Zeitprogramm und
Filterüberwachung im Bedienteil
integriert.
Ventilator
Motor/Laufradkombination.
EC-Motor.
Laufrad senkrecht zur Luftrichtung
montiert.
Laufrad mit rückwärts gekrümmten
Schaufeln.
Motor
EC-Motor mit 3 frei einstellbaren
Drehzahlstufen von 0-100 %.
Drehzahlsteuerbar.
Montagehinweis
4 Bügelverschlüsse zur Befestigung des
Gehäusedeckels.
Artikel: ECR 12-2 EC
Fördervolumen: 500 m3/h
Drehzahl: 3380 1/min
Drehzahlsteuerbar: ja
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz
Nennleistung: 3124 W
IMax: 13,9 A
Schutzart: IP 33
Motor-Schutzart: IP 33
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Wand / Decke
Einbaulage: senkrecht / waagerecht
Material: Stahlblech, verzinkt
Farbe: silber
Gewicht: 25,1 kg
Gewicht mit Verpackung: 25,5 kg
Filterklasse: ISO ePM10 >= 50 % (M5)
Nennweite: 125 mm
Breite: 478 mm
Höhe: 346 mm
Tiefe: 760 mm
Breite mit Verpackung: 483 mm
Höhe mit Verpackung: 356 mm
Tiefe mit Verpackung: 810 mm
Fördermitteltemperatur bei IMax: 40 G C
Heizleistung: 3000 W
Verpackungseinheit: 1 Stück
