Beschreibung

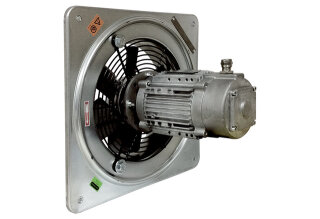

MC Axialer Wandventilator DAQ 71/6 Ex
13252 m3/h, Nennweite 710, 6-Polig
Axial-Wandventilator für Anwendungen in
explosionsgefährdeten Bereichen.
Explosionsschutz und Zulassungen nach
ATEX.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2
G Ex h IIB+H2 T4 Gb X.
Für Einsatztemperaturen von -20 G C <=
Ta <= +40 G C.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 1 und 2.
Zündschutzarten: "d" - druckfeste
Kapselung und "c" - konstruktive
Sicherheit.
Mit quadratrischer Wandplatte.
Leistungsstarker Ventilator für große
Fördervolumen.
Gehäuse und Wandplatte aus Stahlblech.
Axiallaufräder aus glasfaserverstärktem,
antistatischem Polyamid.
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor saugend.
Motor
Asynchroner Drehstrommotor.
Schutzart IP 55.
IE3 Motor.
Betriebsart S1 (Dauerbetrieb).
Temperaturklasse T4.
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlsteuerung mit Frequenzumrichter
sind 20 Hz bis 50 Hz.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
(Sicherheitseinrichtung gemäß Richtlinie
RL 2014/34/EU) angeschlossen werden, das
den Ventilator bei zu hohen Temperaturen
dauerhaft vom Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmenkasten am Motor.
Kabelverschraubung in Ex d-Ausführung im
Lieferumfang enthalten.
Artikel: DAQ 71/6 Ex
Ausführung: Unterscheidung in Nennweiten
und Polzahlen
Fördervolumen: 13251 m3/h
Drehzahl: 960 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 750 W
INenn: 2,7 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Wand / Decke
Einbaulage: horizontal
Material: Stahlblech, verzinkt
Material Gehäuse: Stahl
Farbe: silber
Gewicht: 35 kg
Gewicht mit Verpackung: 39 kg
Nennweite: 710 mm
Breite: 850 mm
Höhe: 465 mm
Tiefe: 850 mm
Breite mit Verpackung: 860 mm
Höhe mit Verpackung: 485 mm
Tiefe mit Verpackung: 860 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex db IIB+H2
T4 Gb X / Ex h IIB+H2 T4 Gb X
Ta-Umgebungstemperatur: -20 G C <= Ta <=
+40 G C
Betriebsart: S1
PTC DIN 44082: M 100
Temperaturklasse: T4
Verpackungseinheit: 1 Stück
