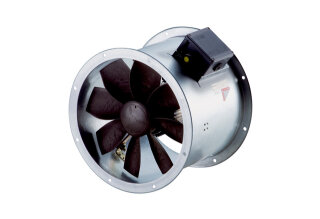

MC Axial-Rohrventilator DZR 40/4 B Ex t
Drehstrom, ex-geschützt, 4.200 m3/h
Produktausführung
Für Einsatztemperaturen von -20 G C <=
Ta <= +40 G C.
Besondere Eigenschaften
Axial-Rohrventilator,
explosionsgeschützt, Medium Staub.
Explosionsschutz und Zulassungen nach
ATEX und IECEx.
Ex II 2 D Ex tb IIIB T135G C/T200G C Db
IP64 X / Ex II 2 D Ex h IIIB T135G
C/T200G C Db X.
Einsatztemperaturen abhängig von
Temperaturklasse: T135G C -20 G C <= Ta
<= +40 G C, T200G C -20 G C <= Ta <= +60
G C.
Für alle Stäube der Ex-Gruppe IIIA und
IIIB qualifiziert.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 21 und 22.
Zündschutzarten: "t"- Schutz durch
Gehäuse und "c" - konstruktive
Sicherheit.
Schutzart IP 64.
Für Be- oder Entlüftung umschaltbar.
Rohrhülse aus verzinktem Stahlblech,
beidseitig mit Flansch - Lochbild nach
DIN 24155
Zur einfachen und direkten Montage in
ein Rohrsystem.
Einbau in jeder Lage möglich.
Laufrad
Axiallaufrad aus leitfähigem Kunststoff.
Wuchtgüte der Motor-Laufradkombination G
6,3 nach Kategorie BV-3 gemäß ISO 14694.
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor saugend.
Motor
Robuster Drehstrommotor mit Kugellager,
wartungsfrei.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei anomaler
Förderrichtung.
Betriebsart S1 (Dauerbetrieb).
Drehzahlregelung mit Transformator TR...
möglich. Ausnahme: DZR 35/2 B Ex...
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
(Sicherheitseinrichtung gemäß Richtlinie
RL 2014/34/EU) angeschlossen werden, das
den Ventilator bei zu hohen Temperaturen
dauerhaft vom Netz trennt.
Als Auslösesystem wird das
MAICO-Kaltleiterauslösesystem MVS 6 oder
TMS empfohlen.
Elektrischer Anschluss
Klemmenkasten am Ventilator montiert,
Ex-geschützt, mit Kabelverschraubung.
Sicherheitshinweise
Ventilator bei freier Ansaugung oder
Ausblasung nur in Betrieb nehmen, wenn
der Berührungsschutz des Flügelrades
gemäß DIN EN ISO 13857 gewährleistet
ist, z. B. mit Schutzgitter SG.
Artikel: DZR 40/4 B Ex t
Fördervolumen: 4200 m3/h
Drehzahl: 1465 1/min
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 170 W
cosphi: 0,45
INenn: 0,55 A
Imax bei UNenn: 0,74 A
Schutzart: IP 64
Wärmeklasse: F
Material: Stahlblech, verzinkt
Farbe: verzinkt
Gewicht: 14,6 kg
Gewicht mit Verpackung: 16,59 kg
Nennweite: 400 mm
Breite: 523 mm
Höhe: 523 mm
Tiefe: 370 mm
Breite mit Verpackung: 495 mm
Höhe mit Verpackung: 520 mm
Tiefe mit Verpackung: 395 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 D
EX-Bezeichnung nach Norm: Ex tb IIIB
T135G C Db IP64 X / Ex h IIIB T135G C Db
X
Ta-Umgebungstemperatur: -20 G C <= Ta <=
+40 G C
Zeit tA: 110 sek
Betriebsart: S1
PTC DIN 44082: M 100
EG-Baumusterprüfbescheinigung: TÜV-A 19
ATEX0103 X, IECEx EPS 19.0019X
Temperaturklasse: T135G C
Wärmeklasse von Isolierstoffen Th. Cl.:
155 (F)
Verpackungseinheit: 1 Stück
