Beschreibung

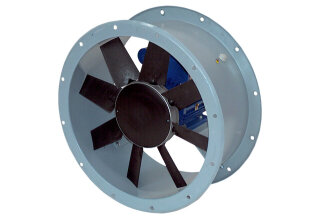

MC Axial-Rohrventilator DAR 125/8 3
51840 m3/h, Nennweite 1250
Axial-Rohrventilator für Gewerbe und
Industrielüftung.
Leistungsstarker Ventilator für große
Fördervolumen.
Zur einfachen und direkten Montage in
einem Rohrsystem.
Einbau in jeder Lage möglich.
Gehäuse aus Stahlblech mit
Epoxidbeschichtung.
Geeignet für Temperaturbereiche von -10
G C bis +50 G C.
Axiallaufrad mit Flügeln aus
glasfaserverstärktem, antistatischem
Polyamid.
Motor
Dreiphasen Drehstrommotor.
Schutzart IP 55.
IE3 Motor.
Betriebsart S1 (Dauerbetrieb).
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
angeschlossen werden, das den Ventilator
bei zu hohen Temperaturen dauerhaft vom
Netz trennt.
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlregelung mit Frequenzumrichter
20-50 Hz.
Elektrischer Anschluss
Außenliegender Klemmkasten am Gehäuse.
Sicherheitshinweise
Der Ventilator darf nur betrieben
werden, wenn der Berührungsschutz für
das Laufrad nach DIN EN ISO 13857
gewährleistet ist.
Artikel: DAR 125/8 3
Fördervolumen: 51840 m3/h
Drehzahl: 720 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 3000 W
INenn: 7,25 A
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Rohr
Einbaulage: horizontal
Material Gehäuse: Stahlblech mit
Epoxidbeschichtung
Material Flügelrad: Polyamid
Farbe: grau
Gewicht: 193 kg
Gewicht mit Verpackung: 218 kg
Nennweite: 1250 mm
Breite: 1380 mm
Höhe: 750 mm
Tiefe: 1380 mm
Breite mit Verpackung: 1500 mm
Höhe mit Verpackung: 1150 mm
Tiefe mit Verpackung: 1620 mm
Fördermitteltemperatur bei IMax: -10 G C
bis 50 G C
PTC DIN 44082: M 100
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 45,7 %
Messkategorie: C
Effizienzkategorie: statisch
Effizienzgrad N: 48,9
VSD erforderlich: nein
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
Villingen-Schwenningen
PBEP / FördervolumenBEP / Pfs, BEP:
3,075 kW / 33696 m3/h / 150 Pa
nBEP: 715 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind: -
IBEP: 7,25 A
SchallleistungspegelLWA7: 90 dB(A)
