Beschreibung

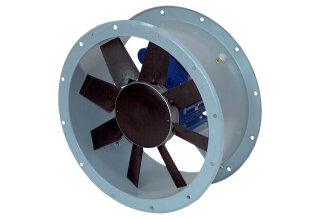

MC Axial-Rohrventilator DAR 100/4-1 Ex
Nennweite 1000, 70000 m3/h
Axial-Rohrventilator für Anwendungen in
explosionsgefährdeten Bereichen.
Explosionsschutz und Zulassungen nach
ATEX.
Für alle Gase und Dämpfe der Ex-Gruppe
IIA und IIB und zusätzlich für
Wasserstoff qualifiziert.
Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2
G Ex h IIB+H2 T4 Gb X.
Für Einsatztemperaturen von -20 G C <=
Ta <= +40 G C.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 1 und 2.
Zündschutzarten: "d" - druckfeste
Kapselung und "c" - konstruktive
Sicherheit.
Leistungsstarker Ventilator für große
Fördervolumen.
Zur einfachen und direkten Montage in
einem Rohrsystem.
Einbau in jeder Lage möglich.
Gehäuse aus Stahlblech mit
Epoxidbeschichtung.
Axiallaufräder aus glasfaserverstärktem,
antistatischem Polyamid.
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor saugend.
Motor
Asynchroner Drehstrommotor.
Schutzart IP 55.
IE3 Motor.
Betriebsart S1 (Dauerbetrieb).
Temperaturklasse T4.
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlsteuerung mit Frequenzumrichter
sind 20 Hz bis 50 Hz.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
(Sicherheitseinrichtung gemäß Richtlinie
RL 2014/34/EU) angeschlossen werden, das
den Ventilator bei zu hohen Temperaturen
dauerhaft vom Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmenkasten am Motor.
Kabelverschraubung in Ex d-Ausführung im
Lieferumfang enthalten.
Artikel: DAR 100/4-1 Ex
Ausführung: Motorvariante 1
Fördervolumen: 70000 m3/h
Drehzahl: 1440 1/min
Laufradtyp: axial
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 15000 W
INenn: 27,85 A
IMax: 28 A
Schutzart: IP 55
Wärmeklasse: F
Einbauort: Rohranschluss
Einbaulage: senkrecht / waagerecht
Material Gehäuse: Stahlblech, verzinkt
Farbe: grau
Gewicht: 215 kg
Gewicht mit Verpackung: 232 kg
Nennweite: 1000 mm
Breite: 1130 mm
Höhe: 750 mm
Tiefe: 1130 mm
Breite mit Verpackung: 1200 mm
Höhe mit Verpackung: 1040 mm
Tiefe mit Verpackung: 1200 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 G
EX-Bezeichnung nach Norm: Ex db IIB+H2
T4 Gb X / Ex h IIB+H2 T4 Gb X
Ta-Umgebungstemperatur: -20 G C <= Ta <=
+40 G C
Betriebsart: S1
PTC DIN 44082: M 100
Temperaturklasse: T4
Verpackungseinheit: 1 Stück
