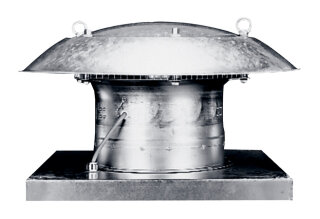

MC Axial-Dachventilator DZD 40/4 B Ex t
Drehstrom, ex-geschützt, 3.200 m3/h
Produktausführung
Für Einsatztemperaturen von -20 G C <=
Ta <= +40 G C.
Besondere Eigenschaften
Axial-Dachventilator,
explosionsgeschützt, Medium Staub.
Explosionsschutz und Zulassungen nach
ATEX und IECEx.
Ex II 2 D Ex tb IIIB T135G C/T200G C Db
IP64 X / Ex II 2 D Ex h IIIB T135G
C/T200G C Db X.
Einsatztemperaturen abhängig von
Temperaturklasse: T135G C -20 G C <= Ta
<= +40 G C, T200G C -20 G C <= Ta <= +60
G C.
Für alle Stäube der Ex-Gruppe IIIA und
IIIB qualifiziert.
MAICO Ex-Ventilatoren erfüllen die
Sicherheitsanforderungen der
Europäischen Richtlinie RL 2014/34/EU
für Geräte und Schutzsysteme in
explosionsgefährdeten Bereichen.
Für Zone 21 und 22.
Zündschutzarten: "t" - Schutz durch
Gehäuse und "c" - konstruktive
Sicherheit.
Schutzart IP 64.
Grundplatte, Anströmdüse und
Regenschutzhaube aus verzinktem
Stahlblech.
Ausblasrichtung horizontal.
Stabile Transportösen ermöglichen einen
Transport per Kran.
Für Be- oder Entlüftung umschaltbar.
Laufrad
Axiallaufrad aus leitfähigem Kunststoff.
Wuchtgüte der Motor-Laufradkombination G
6,3 nach Kategorie BV-3 gemäß ISO 14694.
Förderrichtung
Die Förderrichtung ist gekennzeichnet.
Standard Abluftbetrieb, Förderrichtung
über Motor blasend.
Motor
Robuster Drehstrommotor mit Kugellager,
wartungsfrei.
Reversierbar.
Reversierbetrieb: Der Volumenstrom
verringert sich um ca. 35 % bei anomaler
Förderrichtung.
Betriebsart S1 (Dauerbetrieb).
Drehzahlregelung mit Transformator TR...
möglich. Ausnahme: DZD 35/2 B Ex...
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
(Sicherheitseinrichtung gemäß Richtlinie
RL 2014/34/EU) angeschlossen werden, das
den Ventilator bei zu hohen Temperaturen
dauerhaft vom Netz trennt.
Als Auslösesystem wird das
MAICO-Kaltleiterauslösesystem MVS 6 oder
TMS empfohlen.
Elektrischer Anschluss
Anschlussleitung ca. 1,7 m lang.
Separater Klemmenkasten, Ex-geschützt,
mit Kabelverschraubung.
Sicherheitshinweise
Ventilator bei freier Ansaugung oder
Ausblasung nur in Betrieb nehmen, wenn
der Berührungsschutz des Flügelrades
gemäß DIN EN ISO 13857 gewährleistet
ist, z. B. mit Schutzgitter SG.
Artikel: DZD 40/4 B Ex t
Fördervolumen: 3200 m3/h
Drehzahl: 1465 1/min
Luftrichtung: Be- und Entlüftung
Drehzahlsteuerbar: ja
Reversierbarkeit: ja
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 170 W
cosphi: 0,45
INenn: 0,55 A
Imax bei UNenn: 0,7 A
Schutzart: IP 64
Wärmeklasse: F
Material: Stahlblech, verzinkt
Farbe: verzinkt
Gewicht: 26,6 kg
Gewicht mit Verpackung: 32 kg
Nennweite: 400 mm
Breite: 830 mm
Höhe: 415 mm
Tiefe: 830 mm
Breite mit Verpackung: 865 mm
Höhe mit Verpackung: 460 mm
Tiefe mit Verpackung: 865 mm
EX-Bezeichnung nach ATEX-Richtlinie: Ex
II 2 D
EX-Bezeichnung nach Norm: Ex tb IIIB
T135G C Db IP64 X / Ex h IIIB T135G C Db
X
Ta-Umgebungstemperatur: -20 G C <= Ta <=
+40 G C
IA/IN: 5,7
Zeit tA: 110 sek
Betriebsart: S1
PTC DIN 44082: M 100
EG-Baumusterprüfbescheinigung: TÜV-A 19
ATEX0104 X, IECEx EPS 19.0020X
Temperaturklasse: T135G C
Wärmeklasse von Isolierstoffen Th. Cl.:
155 (F)
Verpackungseinheit: 1 Stück
