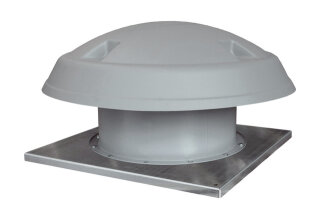

MC Axial-Dachventilator DAD 63/4
13274 m3/h, Nennweite 630
Axial-Dachventilator für Gewerbe- und
Industriegebäude sowie großvolumigen
Räumen und Anlagen.
Geeignet für die Absaugung von großen
Luftmengen.
Hoher Wirkungsgrad.
Geringer Geräuschpegel.
Einfache Installation.
Geeignet für den Temperaturbereich von
-15 G C bis +50 G C.
Gehäuse aus epoxidbeschichtetem
Stahlblech.
Axiales Laufrad aus Glasfaser
verstärkendem Polyamid.
Wetterschutzhaube aus Kunststoff.
Motor
Asynchroner Drehstrommotor.
Schutzklasse IP 55.
IE3 Motor.
Betriebsart S1 (Dauerbetrieb).
Drehzahlsteuerbar mit Frequenzumrichter.
Zulässiger Frequenzbereich bei
Drehzahlregelung mit Frequenzumrichter
20-50 Hz.
Die Temperatur im Ventilatormotor wird
durch Kaltleiter überwacht. Die
Kaltleiter müssen an ein Auslösesystem
angeschlossen werden, das den Ventilator
bei zu hohen Temperaturen dauerhaft vom
Netz trennt.
Elektrischer Anschluss
Anschluss im Klemmenkasten am Motor.
Sicherheitshinweise
Anschluss an Klemmleiste im Gehäuse.
Artikel: DAD 63/4
Fördervolumen: 13274 m3/h
FördervolumenNenn: 8294 m3/h / im opt.
Wirkungsgrad
Druck pfs, Nenn: 176 Pa - im opt.
Wirkungsgrad
Drehzahl nNenn: 1440 1/min - im opt.
Wirkungsgrad
Drehzahl: 1440 1/min
Laufradtyp: axial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Drehstrom
Bemessungsspannung: 400 V
Netzfrequenz: 50 Hz
Nennleistung: 1100 W / im opt.
Wirkungsgrad
INenn: 2,5 A / im opt. Wirkungsgrad
Schutzart: IP 55
Wärmeklasse: F
Polumschaltbar: nein
Einbauort: Dach
Einbaulage: vertikal
Material Gehäuse: Stahlblech, verzinkt
Material Laufrad: Polyamid
Farbe: grau
Gewicht: 59 kg
Gewicht mit Verpackung: 65 kg
Nennweite: 630 mm
Breite: 1100 mm
Höhe: 565 mm
Tiefe: 1100 mm
Breite mit Verpackung: 1200 mm
Höhe mit Verpackung: 800 mm
Tiefe mit Verpackung: 1200 mm
Fördermitteltemperatur bei IMax: -15 G C
bis 50 G C
PTC DIN 44082: M 100
Verpackungseinheit: 1 Stück
Gesamteffizienz e: 44,46 %
Messkategorie: C
Effizienzkategorie: statisch
Effizienzgrad N: 50,5
VSD erforderlich: nein
Herstellungsjahr: siehe Typenschild
Herstellername / Amtliche
Registriernummer / Niederlassungsort des
Herstellers: Maico
Elektroapparate-Fabrik GmbH /
Registergericht Freiburg, HRB 601233 /
siehe Montageanleitung
PBEP / FördervolumenBEP / Pfs, BEP:
1,093 kW / 8294 m3/h
nBEP: 1430 1/min
spezifisches Verhältnis: ca. 1
Informationen zur Zerlegung und
Entsorgung: siehe Montageanleitung
Informationen zu Einbau, Betrieb und
Instandhaltung: siehe Montageanleitung
Verwendete Gegenstände bei der
Effizienz-Messung, die nicht durch die
Messkategorie beschrieben sind: -
IBEP: 2,5 A
pf, BEP: 176 Pa
SchallleistungspegelLWA7: 82 dB(A)
