Beschreibung

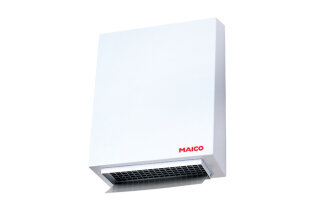

MC Außenwand-Radialventilator AWV 20 EC
902 m3/h, Nennweite 200, EC-Motor
Förderung kleinerer bis mittlerer
Luftmengen bei hohen Widerständen.
Ideal für Sanierungen und nachträglichen
Einbau aufgrund von Außenmontage.
Optimaler Wirkungsgrad, geringe
Unterhaltskosten.
Radiallaufräder aus Kunststoff, mit
rückwärtsgekrümmten Schaufeln.
Anschlussstutzen saugseitig für Einbau
an Lüftungsleitungen.
Verschlussklappe integriert.
Material Gehäuse: Stahlblech,
pulverbeschichtet.
Motor
Kugelgelagerter EC-Motor, geeignet für
den Dauerbetrieb.
Drehzahlsteuerbar.
Thermischer Überlastungsschutz.
Schutzart IP X4.
Montagehinweise
Zur Montage an der Außenwand.
Elektrischer Anschluss
Anschluss an Klemmleiste im Gehäuse.
Sicherheitshinweise
Der Ventilator darf nur betrieben
werden, wenn der Berührungsschutz des
Laufrades nach DIN EN ISO 13857 für frei
saugende Ventilatoren gewährleistet ist.
Artikel: AWV 20 EC
Fördervolumen: 902 m3/h
Drehzahl: 3395 1/min
Laufradtyp: radial
Drehzahlsteuerbar: ja
Reversierbarkeit: nein
Spannungsart: Wechselstrom
Bemessungsspannung: 230 V
Netzfrequenz: 50 Hz / 60 Hz
Nennleistung: 170 W
IMax: 1,5 A
Schutzart: IP X4
Wärmeklasse: F
Einbauort: Außenwand
Einbaulage: senkrecht / waagerecht
Material: Stahlblech, verzinkt
Material Gehäuse: Stahlblech,
pulverbeschichtet
Farbe: weiß
Gewicht: 8,2 kg
Gewicht mit Verpackung: 8,7 kg
Nennweite: 200 mm
Breite: 360 mm
Höhe: 450 mm
Tiefe: 155 mm
Breite mit Verpackung: 375 mm
Höhe mit Verpackung: 475 mm
Tiefe mit Verpackung: 180 mm
Fördermitteltemperatur bei IMax: -20 G C
bis 60 G C
Verpackungseinheit: 1 Stück
Gleichstrommotor: false
