Beschreibung

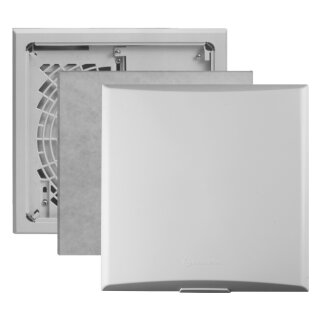

Körperschallabsorbierendes Gebläse
(2-stufig, energiesparender
Kondensatormotor) inkl. Filter, weißer
Abdeckplatte (Farbe ähnlich RAL 9016)
und werkseitig montiertem Nachlaufmodul
C-NR/IV. Einsetzbar für Lüfterserie
compact (Unter-/Aufputzausführung).
Ausführung mit Hilfsrelais C-EK zur
Ansteuerung z.B. "Zuluftbetrieb" beim
Wandlüfter Airodor30 oder motorischen
Zulufteinrichtung bei Lüfterbetrieb. Der
Filter (Filterklasse ISO Coarse >45%) an
dem Gebläse ist ohne Werkzeug leicht
wechselbar. Das patentierte Federsystem
gleicht bis zu 80 mm Mauerwerk zwischen
zu tief eingesetztem Kasten und Deckel
bzw. Vorwand aus. Die Elektroverbindung
zum Leistungsteil/Motorsteuerung erfolgt
bei der Gebläsemontage. Nachfolgende
technische Angaben gelten nur in
Verbindung mit einem Einbaukasten der
Serie compact.
Fabrikat: LIMODOR
Typ(Z1): Gebläse compact100-30-E
Typ(Z2): +C-NR/IV
Motornummer: CNA45/20L100-30-E
integr.Modul (1): Hilfsrelais C-EK
integr.Modul (2): Nachlaufmodul C-NR/IV
Artikelnummer: 01890
Spannung: 230 VAC/50 Hz
Schutzklasse: II
Schutzart: IPX5
Nennleistung: 23/6 W
Nennstrom, max.: 0,110 A
Eigengeräusch LA (-AP):39/26(40/27)dB(A)
SchallleistungLWA(-AP):43/30(44/31)db(A)
Druckdifferenz: 56 Pa (Wandeinbau)
Druckdifferenz (/H,-AP): 58 Pa
Planmäßiger Volumenstrom: 100/30 m3/h
Intervallzeit: von 1 bis 7 Std.
Betriebszeit: von 30 bis 90 Min.
Nachlaufzeit: von 2 bis 30 Min.
Einschaltverzögerung:von 30 bis 210 Sek.
