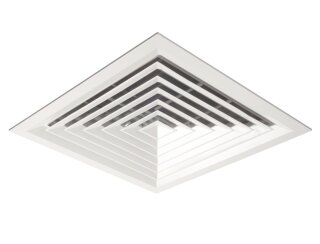

BeschreibungSystemair Kvadra, ein
quadratischer 4-Wege-Deckenauslass mit
Anschluss-Übergangsstück KRC und
Anschlusskasten PER als
Zubehör.Standardausführungen als
einzelner Auslass - siehe Maßblatt
FunktionKvadra Zu- und Abluftauslass
für Deckeninstallation. Der Auslass
kann in Büros, Läden oder ähnlichen
Räumen eingesettz werden. Anschluss an
quadratische Kanäle oder Rundrohre mit
Hilfe des Anschluss-Übergangsstückes
KRC (auch für Anschlusskasten PER).
Der Auslass kann zur Reinigung der
Kanäle abgenommen werden. Kvadra hat
eine hohe Induktion und eignet sich
dadurch für gekühlte Luft. Maximale
Temperaturdifferenz: dT 12 K.
DesignKvadra besteht aus verzinktem
Stahlblech mit einer weiß
pulverbeschichteten Oberfläche (RAL
9010) und ist in den folgenden
Baugrößen erhältlich: (quadratisch)
150x150, 225x225, 300x300, 450x450 und
mit KRC (rund) 125, 160, 250, 315 und
400. Das Anschluss-Übergangsstück KRC
wird aus verzinktem Stahlblech
hergestellt und ist mit einem
perforierten Metallblech zur
Druckverteilung ausgerüstet. Einfach
zu montieren. Verwendung für
AbluftKvadra kann auch für Abluft
verwendet werden MontageUm eine
korrekte Einstellung vornehmen zu
können, muss vor dem Anschlusskasten
PR ein gerades Rohrstück mit der Länge
von 4 x dem Rohrdurchmesser eingebaut
sein. Der Auslass wird mit Schrauben
oder Blindnieten am Kanal befestigt.
Demontage des Zuluftauslasses: Lösen
Sie die Kegel durch vorsichtiges
Drücken und gleichzeitigem Drehen. Der
Wiedereinbau erfolgt auf die gleiche
Weise. Wenn KRC an den Kvadra
Luftauslass montiert wird, muss
sichergestellt sein, dass die
Verbindungskanten von Kvadra exakt in
den Haltefedern des Übergangsstückes
KRC sitzen. Drücken sie die beiden
Teile vorsichtig ineinander, so dass
die Verbindungskanten von Kvadra auf
den Haltefeldern aufsitzen.
