Beschreibung

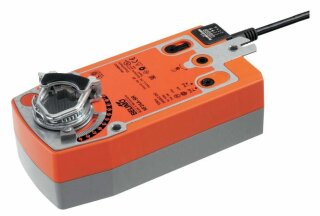

Elektrischer Klappenstellantrieb,
überlastsicher und wartungsfrei mit
Federrücklauf. Ausführung als
Steckmotor für Direktmontage auf
Klappenachse mit Durchmesser
10...25,4 mm oder Vierkant 10...18
mm.Verdrehsicherung, mechanische
Stellungsanzeige und beigefügtem
Drehwinkelbegrenzer. Manuelle
Betätigung und Fixierung mittels
Handkurbel und
Verriegelungsschalter.Drehmoment:-
Motor min. 10 Nm @ Nennmoment-
Federrücklauf min. 10 NmNennspannung:
AC 24 V, 50/60 Hz, DC24 VAnsteuerung:
stetig- Stellsignal: DC 0 ... 10
V- Arbeitsbereich: DC 2 ... 10 V-
Stellungsrückmeldung: DC 2 ... 10 V,
max. 0,5 ALeistungsverbrauch:-
Betrieb: 3,5 W @ Nennmoment-
Ruhestellung: 2,5 W- Dimensionierung:
5,5 VAAnschluss: - Motor: Kabel 1 m,
4 x 0,75 mm²Handverstellung: Mittels
Handkurbel und
VerriegelungsschalterDrehsinn: -
Motor: wählbar mit Schalter-
Federrücklauf: wählbar durch Montage
L/RDrehwinkel: max. 95 Grad
(begrenzbar durch verstellbaren
mechanischen Anschlag)
Federvorspannung: 5 GradLaufzeit: -
Motor: ca. 150 s,-
Federrücklauf: ca. 20 sSchutzklasse:
III SchutzkleinspannungSchutzart: IP
54Feuchteprüfung: nach EN 60335-1EMV:
CE gemäss 2014/30/EU
