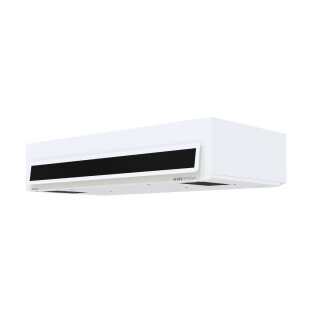

KWL Yoga Style 400 EV ET
Dezentrales Lüftungsgerät mit
Enthalpie-Wärmetauscher und
Elektro-Vorheizung
Kompakt-Lüftungsgerät mit Wärmerückge-
winnung für die Be- und Entlüftung von
einzelnen Räumen, wie Klassenzimmer,
Aufenthaltsräume, Büros, Besprechungs-
räume, Ladenlokale, etc.
Die Zuluft strömt über das frontseitige
Gitter in den Raum. Über zwei, jeweils
mit Plisseefilter ausgestattete Abluft-
Gitter an der Unterseite des Geräts,
wird die verbrauchte Luft aus dem Raum
abgeführt.
Montagemöglichkeiten:
Gerät zur Deckenmontage bzw. Teil-
Integration in die Zwischendecke, über
die im Lieferumfang enthaltenen,
schwingungsdämpfenden Befestigungsele-
mente.
Geräteaufbau:
Gehäuse aus verzinktem Stahlblech, in-
nen und außen weiß lackiert/pulverbe-
schichtet (Verkehrsweiß, ähnlich RAL
9016).
Innen mit einem abwischbaren,
40 mm starken, wärme- und schall-
dämmenden Spezialschaum ausgestattet.
Wärmeleitfähigkeit: 0,034 W/(m.K) bei 10
°C.
Klassifiziert nach EN 12667. Einfache
Wartungszugänglichkeit über die von un-
ten zugängliche, gegen unabsichtliches
Aufschwingen gesicherte, Revisionsklap-
pe. Außen- und Fortluftanschluss (DN
250) mit federbelasteten Verschluss-
klappen an der Geräterückseite, gegen
einströmende Kaltluft bei abgeschalte-
tem Gerät. Saubere Außenluftführung
über einen ISO ePM1 60% Plisseefilter.
Frontseitig mit strömungsoptimiertem
Zuluft-Gitter.
An der Geräteunterseite befinden sich
zwei Abluftgitter. Das vorgesetzte Zu-
luft-
element ermöglicht die optimale
Nutzung des Coanda-Effekts.
Standard Abluftfilter: 2 x VDI6022-
zertifizierte Plisseefilter:
ISO Coarse 60%.
Optional erhältlich: ISO ePM10 60%.
Wärmetauscher:
Großflächiger, VDI6022-zertifizierter
Enthalpie-Kreuzgegenstrom-
Wärmetauscher nach DIN EN 308, mit bis
zu 90% Wärmebereitstellungsgrad.
Feuchterückgewinnung: bis zu 60%
Serienmäßig integrierte, temperaturge-
steuerte Bypass-Klappe zur Umgehung des
Wärmetauschers bei kühler Nachtluft.
Die Serienmäßige Frostüberwachung regelt
automatisch das Zuluft-Fördervolumen und
die integrierte, elektrische Vorhei-
zung.
Ventilatoren:
Zwei geräuscharme, wartungsfreie und
energieeffiziente EC-Ventilatoren mit
Konstant-Volumenstrom und rückwärtsge-
krümmten Laufrädern.
Kondensatanschluss:
Anschluss-Stutzen (18 mm) waagrecht,
wandseitig.
Optionales Zubehör: Kugelsiphon
in Auf- oder Unterputzausführung und
interne Kondensatpumpe erhältlich.
Gehäuserückwand mit integr. Stutzen
für den einfachen Anschluss eines
6mm-Kondensatschlauchs.
Nachheizung:
Nacherwärmung der Zuluft-Temperatur
durch ein integriertes Elektro-
Nachheizregister.
Sensorik:
Integrierter CO2-Sensor. Alternativ
kann dieser durch einen externen Raum-
fühler (VOC, CO2 oder Feuchtefühler)
ersetzt werden. Anstelle eines der
Luftqualitäts-Sensoren, kann auch ein
Bewegungsmelder (KWL BWM) angeschlossen
werden.
Leistungsregelung:
Funktionsumfang des im Lieferumfang
enthaltenen Komfortbedienelements mit
Touch-Funktion und einfacher Menüfüh-
rung.
- Anzeige des Gerätestatus und der Sen-
sorwerte, wie:
- aktueller Volumenstrom beider Venti-
latoren.
- aktuelle Lufttemperaturen (AU/FO,
AB/ZU)
- Einstellung Temperatur für die
Bypass-Aktivierung.
- Anzeige: Bypass offen/geschlossen
- Elektr. Leistung von Vor- und Nach-
heizung.
- Bedarfsorientierte Lüftung
- Erstinbetriebnahme-Assistent
- Anschluss eines Brandmeldekontakts
(Notfall-Kontakt) inkl. Konfigura-
tionsmöglichkeiten, der beim Auslösen
des Kontakts aktivierten Funktion.
- Konfiguration Jahres-, Wochen- und
Tagesprogramm.
- Drucküberwachung der Filterverschmut-
zung
- Filterwechsel-Anzeige auf dem Display
- 5 passwortgeschützte, konfigurierbare
Funktions-Ebenen.
- Integration in die Gebäudeleittechnik
über (ModBus RTU und ModBus TCP,
BacNet IP) möglich.
Elektrischer Anschluss:
Gut zugänglicher Anschlusskasten an der
Außenseite des Gehäuses. Revisions-
Hauptschalter am Gehäuse. Dieser kann
gegen unberechtigten Zugriff mit einem
Vorhängeschloss gesichert werden.
Technische Daten:
Max. Volumen: 600 m³/h
Min. Volumen: 200 m³/h
Spannung / Frequenz: 230 V, 50 Hz
Max. Nennstrom inkl. Regelung: 9 A
Max. Leistungsauf. inkl. Regelung: 1850 W
Schalldruck LPA bei 560 m³/h und 0 Pa:
- in 1 m Entfernung: 38 dB(A)
- in 3 m Entfernung: 22 dB(A)
Temp. Arbeitsbereich: - 10°C bis + 40°C
Aufstelltemperatur: + 5°C bis + 40°C
AU-/FO-Stutzen Durchmesser: DN 250
Schutzart: IP20
Maße: 1960 x 957 x 398 (L x B x H) mm
Gewicht ca.: 168 kg
Fabrikat: Helios Ventilatoren
Typ: KWL Yoga Style 400 EV ET
Artikel: 40670
