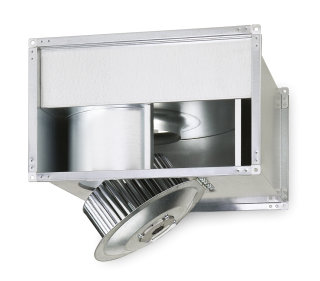

Helios KVW 200/4/40/20
Kanalventilator rechteckig, 1-PH
KVW 200/4/40/20
Kanalventilator
Kanal-Radialventilator mit vorwärts ge-
krümmten Laufradschaufeln, zur direkten
Montage in rechteckiges Kanalsystem.
Motor-Laufradeinheit ausschwenkbar.
Gehäuse aus verzinktem Stahlblech mit
beidseitig genormten Kanal-Flansch-
profilen, raumsparende Bauweise,
servicefreundlich durch ausschwenkbare
Motor-Laufrad-Einheit.
Vorwärtsgekrümmtes Trommellaufrad aus
verzinktem Stahl, guter Wirkungsgrad,
niedriges Geräusch, aerodynamisch
optimiertes Spiralgehäuse
über Düse. Laufrad-Motoreinheit
dynamisch gewuchtet.
Antrieb: Wartungsfreier Einphasen-
Wechselstrom-Außenläufer-Motor,
geschlossene Bauweise, eingebaute mit
der Wicklung in Reihe verdrahtete
Thermokontakte (selbsttätig rück-
stellend), Drehzahl mittels 5-Stufen-
trafo oder elektronisch (stufenlos)
regelbar, Wicklung mit Feuchteschutz-
imprägnierung, gedichtete,
geräuscharme
Kugellager mit Langzeitschmierung.
Netzanschluss an vormontierten Klemm-
enkasten (IP44).
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 925 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60
GradC
Anstellwinkel 0 Grad
Betriebsdauer h
Drehzahl 810 1/min
abgeg. Leistung 0,21 kW
Gewicht 11 kg
Schalleistung 69 dB(A)
Schalldruck in 4m dB(A)
Spannung 230 Volt
Stromaufnahme 0,95 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Isolierklasse B
Schutzart IP 44
Explosionsschutz N
Temperaturklasse
Fabrikat: Helios Ventilatoren
Typ: KVW 200/4/40/20
Artikel: 05675
