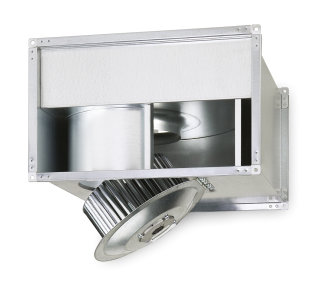

Helios KVD 315/4/60/35 EX
EX-Kanalventilator, 3-PH, regelbar II 2G
KVD 315/4/60/35 EX
Kanalventilator, EX-geschützt
Kanal-Radialventilator zur direkten
Montage in rechteckiges Kanalsystem,
explosionsgeschützt gemäß ATEX.
Gehäuse aus verzinktem Stahlblech mit
beidseitig genormten Kanal-Flansch-
profilen, raumsparende Bauweise,
servicefreundlich durch ausschwenkbare
Motor-Laufrad-Einheit.
Vorwärtsgekrümmtes Trommellaufrad aus
verzinktem Stahl, guter Wirkungsgrad,
niedriges Geräusch, aerodynamisch
optimiertes Spiralgehäuse
über Düse. Laufrad-Motoreinheit
dynamisch gewuchtet.
Antrieb: Drehstrom-Außenläufer-Motor,
explosionsgeschützt gemäß ATEX,
geschlossene Bauweise, wartungsfrei,
gedichtete, geräuscharme Kugellager mit
Langzeitschmierung, eingebautem Kalt-
leiter. Bei Anschluß der Kaltleiter an
Auslösegerät MSA ist Drehzahlsteuerung
zugelassen (Mindestspannung 100 V darf
jedoch nicht unterschritten werden).
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 4200 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 40
GradC
Anstellwinkel 0 Grad
Betriebsdauer h
Drehzahl 1370 1/min
abgeg. Leistung 2 kW
Gewicht 42 kg
Schalleistung 79 dB(A)
Schalldruck in 4m dB(A)
Spannung 230 / 400 Volt
Stromaufnahme 6,9 / 4 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse B
Schutzart IP 44
Explosionsschutz J
Temperaturklasse T1 - T3
Fabrikat: Helios Ventilatoren
Typ: KVD 315/4/60/35 EX
Artikel: 06813
