Helios KVD 225/4/50/25
Kanalventilator rechteckig, 3-PH
KVD 225/4/50/25
Kanalventilator
Kanal-Radialventilator mit vorwärts ge-
krümmten Laufradschaufeln, zur direkten
Montage in rechteckiges Kanalsystem.

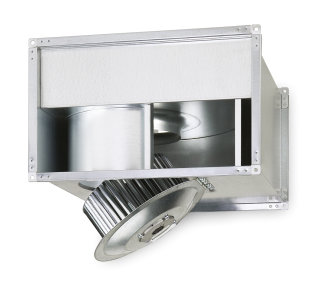

Motor-Laufradeinheit ausschwenkbar.
Gehäuse aus verzinktem Stahlblech mit
beidseitig genormten Kanal-Flansch-
profilen, raumsparende Bauweise,
servicefreundlich durch ausschwenkbare
Motor-Laufrad-Einheit.
Vorwärtsgekrümmtes Trommellaufrad aus
verzinktem Stahl, guter Wirkungsgrad,
niedriges Geräusch, aerodynamisch
optimiertes Spiralgehäuse
über Düse. Laufrad-Motoreinheit
dynamisch gewuchtet.
Antrieb: Drehstrom-Außenläufer-Motor,
eingebaute, auf Klemmbrett herausge-
führte Thermokontakte, geschlossene
Bauweise, Drehzahl mittels 5-Stufen-
trafo oder elektronisch (stufenlos)
regelbar sowie die Steuerung mittels
Helios Frequenzumrichter mit allpoligen
Sinusfilter ist möglich, Wicklung mit
Feuchtschutzimprägnierung,wartungsfrei,
gedichtete, geräuscharme Kugellager
mit Langzeitschmierung. Netzanschluss
an vormontierten Klemmenkasten (IP44).
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 1950 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 65
GradC
Anstellwinkel 0 Grad
Betriebsdauer h
Drehzahl 1270 1/min
abgeg. Leistung 0,54 kW
Gewicht 17 kg
Schalleistung 72 dB(A)
Schalldruck in 4m dB(A)
Spannung 230 / 400 Volt
Stromaufnahme 1,6 / 0,93 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse B
Schutzart IP 44
Explosionsschutz N
Temperaturklasse
Fabrikat: Helios Ventilatoren
Typ: KVD 225/4/50/25
Artikel: 05679
