Beschreibung

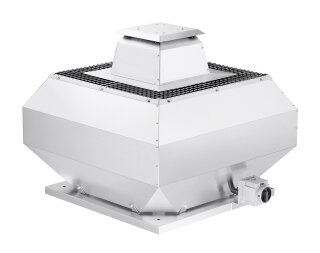

VDD 400/4 T120
Vertikal ausblasender Dachventilator mit
wirkungsgradoptimiertem Aluminiumgehäuse
und neu entwickeltem Hochleistungs-
Radiallaufrad. Für Temperaturen bis
120°C geeignet. Motor außerhalb des
Luftstroms. Geeignet für die Förderung
von Küchenabluft gemäß VDI 2052.
Gehäuse aus seewasserbeständigem Alu-
minium mit integriertem Eingriffsschutz.
Motortragplatte und Grundplatte mit Ein-
strömdüse aus verzinktem Stahl.
Grundplatte mit Gewindeschrauben zum
Befestigen von saugseitigem Zubehör
(Lochbild nach DIN 24155, Bl. 3).
Schutzgitter serienmäßig an der Ausblas-
seite entsprechend DIN EN ISO 13857.
Hochleistungs-Radial-Laufrad mit rück-
wärts gekrümmten Schaufeln aus
Aluminium. Dynamisch gewuchtet nach
DIN ISO 1940-1.
Antriebsmotor mit Eigenbelüftung in ge-
schlossener Bauart in IP 54. Drehzahl
durch Spannungsreduzierung steuerbar.
Eingebauter Thermokontakt auf Klemmen-
leiste herausgeführt. Kugelgelagert mit
Feuchtschutzisolation.
Wartungs- und funkstörungsfrei.
Elektrischer Anschluss über serien-
mäßiger außenliegender Revisions-
schalter mit IP 65.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 6824 m3/h
Max. Druckerhöhung 660 Pa
Fördermitteldichte 1.2 Kg/m3
Max. Fördermitteltemp. 120 GradC
Nenndrehzahl 1400 1/min
Aufgen. Leistung 1,045 kW
Gewicht 36 kg
Ausblasseitig:
Schalleistung 77 dB(A)
Schalldruck in 4m 57 dB(A)
Spannung 400 Volt
Stromaufnahme 2,17 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Temperaturklasse T120
Fabrikat: Helios Ventilatoren
Typ: VDD 400/4 T120
Artikel: 07370
