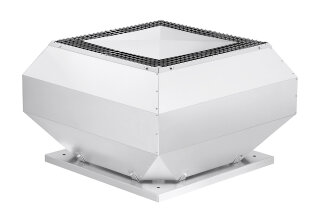

Helios VDD 400/4 EX
Dachventilator 3-PH, EX-geschützt II 2G
VDD 400/4 Ex
Vertikal ausblasender Dachventilator mit
wirkungsgradoptimiertem
Aluminiumgehäuse
und neu entwickeltem Hochleistungs-
Radiallaufrad, explosionsgeschützt
gemäß ATEX.
Gehäuse aus seewasserbeständigem Alu-
minium mit integriertem Eingriffsschutz.
Motortragplatte und Grundplatte aus
verzinktem Stahl mit Einströmdüse aus
Aluminium. Grundplatte mit Gewinde-
schraube zum Befestigen von saug-
seitigem Zubehör (Lochbild nach
DIN 24155, Bl. 3). Schutzgitter
serienmäßig an der Ausblasseite ent-
sprechend DIN EN ISO 13857.
Hochleistungs-Radial-Laufrad mit rück-
wärts gekrümmten Schaufeln aus Alu-
minium. Dynamisch gewuchtet nach
DIN ISO 1940-1.
Drehzahlsteuerbarer Drehstrom-Außen-
läufermotor in geschlossener Bauart in
IP44. Kugelgelagert mit Feuchteschutz-
isolation. Wartungs- und funkstörungs-
frei. Ex-Ausführung gemäß ATEX.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa - m3/h
Max. Druckerhöhung - Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 40
GradC
Nenndrehzahl 1375 1/min
Aufgen. Leistung 1,000 kW
Gewicht 29,5 kg
Ausblasseitig:
Schalleistung 74 dB(A)
Schalldruck in 4m 57 dB(A)
Spannung 400 Volt
Stromaufnahme 2,10 / 2,20 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 44
Explosionsschutz Ja
Temperaturklasse T1 - T3
Einsatz in Zone: 1
Fabrikat: Helios Ventilatoren
Typ: VDD 400/4 EX
Artikel: 07353
