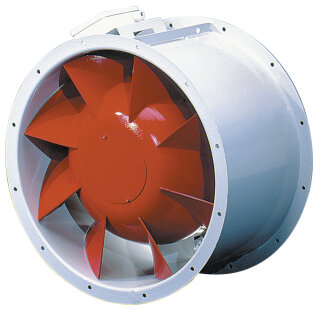

Helios VARD 560/4/4 TK Rohrventilator
RADAX Rohrvent. 3-PH, 2-tourig Stern/Dr.
VARD 560/4/4 TK
Hochdruck-Rohrventilator mit zylindri-
scher Rohrhülse, beidseitigen
Flanschen,
direkt angetrieben.
Zylindrisches Rohr aus verzinktem Stahl-
blech, mit beidseitig angeformtem
Flansch, Lochbild nach DIN 24155, einge-
bautes Nachleitrad.
Halbaxiales Laufrad, acht räumlich ge-
krümmte Schaufeln aus verzinktem Stahl,
zweifach lackiert. Vibrationsfreier Lauf
durch dynamische Wuchtung nach
Gütestufe
G 6.3 VDI 2060 und DIN ISO 1940.
Drehstrom-Kurzschlußläufer-Motor zwei-
tourig mit Stern-Dreieck-Schaltung, ge-
schlossene Bauweise, wartungsfrei, ge-
dichtete, geräuscharme Kugellager mit
Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 12810 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 480 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 40
GradC
Drehzahl 1130 / 1380 1/min
aufg. Leistung 2,2 / 3 kW
Gewicht 95 kg
Schalleistung 93 dB(A)
Schalldruck in 4m 73 dB(A)
Spannung 400 / 400 Volt
Stromaufnahme 3,5 / 5,9 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 55
Explosionsschutz N
Temperaturklasse
Fabrikat: Helios Ventilatoren
Typ: VARD 560/4/4 TK
Artikel: 06711
