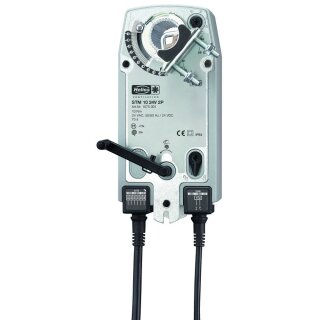

Helios STM 10 24V 2P Klappen-Stellmotor
10 Nm 24 V DC, IP 54 Federrücklauf
STM 10 24V 2P
Elektrischer Stellmotor mit Feder-
rücklauf zum Öffnen und Schließen der
Verschlussklappen JVK mit einem
maximalen Drehmoment von 10 Nm und
24 Volt Anschluss. Potentialfreie
Meldekontakte für Rückmeldung der
Positionen "auf" und "zu" sind beliebig
einstellbar. Ausführung überlastsicher
und wartungsfrei mit Federrücklauf.
Steckfunktion für Direktmontage auf der
Klappenachse. Mit zwei integrierten
Hilfsschaltern, einer Verdrehsicherung,
einer mechanischer Stellungsanzeige und
beigefügtem Drehwinkelbegrenzer.
Die manuelle Betätigung und Fixierung
erfolgt mittels Handkurbel und
Verriegelungsschalter.
Technische Daten:
Nennspannung: AC 24V, 50/60 Hz, DC 24V
Drehmoment: 10 Nm
Laufzeit Motor: 75 s
Laufzeit Federrücklauf: 20 s
Potentialfreie Meldekontakte: 2 x EPU,
250 V AC / 1 mA bis 3 A (0,5A induktiv)
Schutzklasse: III
Maße (BxHxT): 98 x 214 x 93 mm
Gewicht (ca.): 2,00 kg
Montage rund/quadratisch: 10 - 25mm
(Durchmesser)/10 - 18 mm (Kantenlänge)
Anschluss Stellmotor: Kabellänge 1m,
2 x 0,75 mm2
Anschluss Meldekontakte: Kabellänge 1m,
6 x 0,75 mm2
Schaltplan-Nr.: SS-1090
Fabrikat: Helios Ventilatoren
Typ: STM 10 24V 2P
Artikel: 01075
