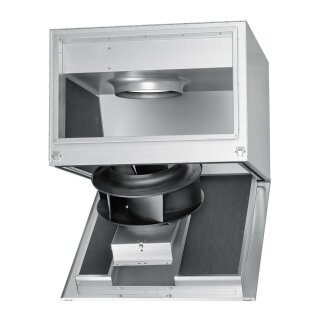

Helios SKRD 450/4/70/40 SILENT
Kanalventilator 3-PH, schallgedämpft
SKRD 450/4/70/40
Kanal-Radialventilator schallgedämmt
zur
direkten Montage in rechteckiges Kanal-
system, Ventilator-Einheit heraus-
schwenkbar.
Gehäuse aus verzinktem Stahlblech mit
beidseitig genormten Kanal-Flansch-
profilen, raumsparende Bauweise,Schall-
absorbierende Innenauskleidung mit 50mm
starken Mineralfaserplatten hinterlegt.
Servicefreundlich durch ausschwenkbare
Motor-Laufrad-Einheit.
Hochleistungs-Radial-Laufrad mit rück-
wärts gekrümmten Schaufeln aus Kunst-
stoff und verzinktem Stahl. Vibrations-
freier Lauf durch dynamische Wuchtung
nach Gütestufe G 6.3 DIN ISO 1940 T.1.
Antrieb: Drehstrom-Außenläufer-Motor,
eingebaute, auf Klemmbrett herausge-
führte Thermokontakte, geschlossene
Bauweise, Drehzahl mittels 5-Stufen-
trafo oder elektronisch (stufenlos)
regelbar sowie die Steuerung mittels
Helios Frequenzumrichter mit allpoligen
Sinusfilter ist möglich, Wicklung mit
Feuchtschutzimprägnierung,wartungsfrei,
gedichtete, geräuscharme Kugellager
mit Langzeitschmierung. Netzanschluss
an vormontierten Klemmenkasten (IP54).
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 5430 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 610 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60
GradC
Drehzahl 1430 1/min
aufg. Leistung 0,82 kW
Gewicht 70 kg
Schalleistung 66 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 61 49 46 40 37 36
Spannung 230 / 400 Volt
Stromaufnahme 2,7 / 1,6 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: SKRD 450/4/70/40
Artikel: 08196
