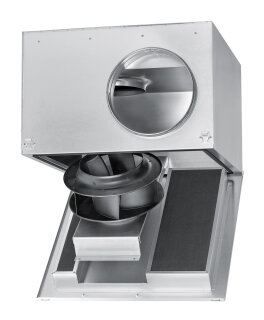

Helios SBD 315 A SILENTBOX
Rohrventilator, 3 PH schallgedämpft
SBD 315 A
SILENTBOX Rohrventilator, 3 PH schall-
gedämpft
Radial-Rohrventilator mit geräuschge-
dämpftem Gehäuse.
Schalldämmendes Gehäuse aus verzinktem
Stahlblech mit runden Anschlußstutzen
auf Normrohre abgestimmt. Schallabsor-
bierende Lochblech-Innenauskleidung,
mit 50mm starker Mineralfaserplatte
hinterlegt. Deckel abnehmbar. Ventila-
torraum frei zugänglich. Motor und
Lauf-
rad ausschwenkbar.
Hochleistungs-Radial-Laufrad mit rück-
wärtsgekrümmten Schaufeln aus
Kunststoff
Vibrationsfreier Lauf durch dynamische
Wuchtung nach Gütestufe G 6.3 VDI 2060
und DIN ISO 1940.
Drehstrom-Außenläufer-Motor,
eingebaute,
auf Klemmbrett herausgeführte
Thermokon-
takte, geschlossene Bauweise, wartungs-
frei, gedichtete, geräuscharme Kugella-
ger mit Langzeitschmierung.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 2200 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 360 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60/60
GradC
Drehzahl 1350 1/min
aufgenomm.Leistung 0,215 kW
Gewicht 32 kg
Schalleistung 64 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 57 41 35 35 32 29
Spannung 230/400 Volt
Stromaufnahme 0,73/0,42 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: SBD 315 A
Artikel: 09718
