Beschreibung
Helios RS 6+1 7,5
Revisionsschalter, 6-polig 7,5 kW 400V

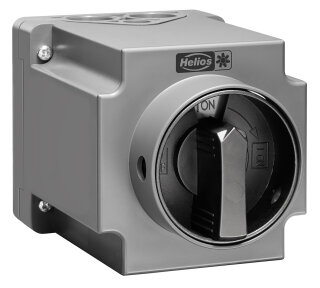

Revisionsschalter RS 6+1 7,5
6-poliger Revisionsschalter mit Hilfs-
kontakt, aufgebaut in Kunststoffgehäuse
für Aufputz-Montage.
Ausführung gemäß IEC 60947-3 DIN EN
Niederspannungsschaltgeräte, Teil 3
Lastschalter/Trennschalter. Öffnungen
zur Montage von Kabelverschraubungen in
Gehäuse von Revisionsschalter (Kabel-
verschraubungen nicht im Lieferumfang
enthalten).
Drehantrieb als Betätigungselement mit
Vorhängeschlosssperre, dadurch drei
Verriegelungsmöglichkeiten durch An-
bringung eines Vorhängeschlosses in
Stellung "0".
Zusätzliche Möglichkeit zur
Verriegelung
in Stellung "I", zum Schutz vor der Ab-
schaltung durch Unbefugte, besonders zum
Schutz vor der Abschaltung von Ent-
rauchungsventilatoren (Vorhängeschloss
ist nicht im Lieferumfang enthalten).
Technische Daten
Hauptkontakte: 6
Hilfskontakte: 1 (Ö&S)
Schaltleistung AC-23B: 7,5 kW (400 V)
Schaltleistung AC-3: 5,5 kW (400 V)
Betriebsspannung Ue: 690 Volt
Isolationsspannung Ui: 690 Volt
Stoßspannungsfestigk.: 4 kV
Betriebsstrom Ie: 20 A
Dauerstrom lthe: 20 A
Frequenz: 50/60 Hz
Gehäuse: Kunstst., PC-ABS
Gehäuseabmaße (B/H/T): 90,5x90,5x139
mm
Schutzart: IP 65
Schutzklasse: 2
Umgebungstemperaturen: -25 bis +60GradC
Gesamtgewicht: ca. 0,40 kg
Betätigungselement: Drehantrieb
Verriegelungsmöglichkeit:
- 3x in Stellung "0"
- 1x in Stellung "I"
Kabeleinführungen für Hauptkontakte:
- 4 Stück, M20
- 2 Stück, M12
Fabrikat: Helios Ventilatoren
Typ: RS 6+1 7,5
Artikel: 06388
