Beschreibung

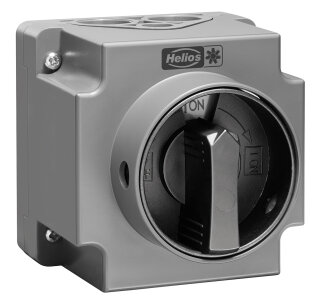

Revisionsschalter RS 3+1 7,5
3-poliger Revisionsschalter mit Hilfskon-
taktkontakt, aufgebaut in Kunststoffge-
häuse für Aufputz-Montage.
Ausführung gemäß IEC 60947-3 DIN EN Nie-
derspannungsschaltgeräte, Teil 3 Last-
schalter/Trennschalter.
Öffnungen zur Montage von Kabelverschrau-
bungen in Gehäuse von Revisionsschalter
(Kabelverschraubungen nicht im Lieferum-
fang enthalten).
Drehantrieb als Betätigungselement mit
Vorhängeschlosssperre, dadurch drei Ver-
riegelungsmöglichkeiten durch Anbringung
eines Vorhängeschlosses in Stellung "0
". Zusätzliche Möglichkeit zur Verriege-
lung in Stellung "I", zum Schutz vor der
Abschaltung durch Unbefugte, besonders
zum Schutz vor der Abschaltung von Ent-
rauchungsventilatoren (Vorhängeschloss
ist nicht im Lieferumfang enthalten).
Technische Daten
Hauptkontakte: 3
Hilfskontakte: 1 (Öffner + Schließer)
Schaltleistung AC-23B:7,5 kW (400 Volt)
Schaltleistung AC-3: 5,5 kW (400 Volt)
Betriebsspannung Ue: 690 Volt
Isolationsspannung Ui (III/3): 690 Volt
Stoßspannungsfestigkeit
Uimp (III/3): 4 kV
Betriebsstrom Ie AC-23 B: 20 A
Dauerstrom lthe:
Frequenz: 50/60 Hz
Gehäuse: Kunststoff, ASA/PC
Gehäuseabmessungen:
90,5 x 90,5 x 102 mm (B/H/T)
Schutzart: IP 65
Schutzklasse: 2
Umgebungstemperaturen: -25 bis +60°C
Gesamtgewicht: ca. 0,30 kg
Betätigungselement:
Drehantrieb, grau/schwarz
Verriegelungsmöglichkeit:
3x in Stellung "0"
und 1x in Stellung "I"
Vorgesehene Kabeleinführungen
für Hauptkontakte: 4 Stück, M20
Vorgesehene Kabeleinführungen
für Hilfskontakte: 2 Stück, M12
Fabrikat: Helios
Typ: RS 3+1 7,5
Art.-Nr.: 6387
