Beschreibung

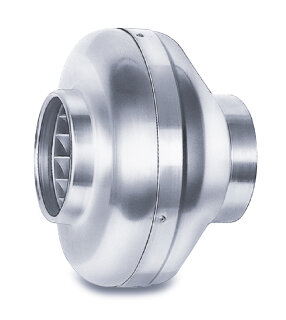

Helios RR 315 Rohrventilator
1-PH 1-PH 230V 50/60 Hz DN 315, regelbar
RR 315
Radial-Rohrventilator zur direkten
Montage im Rohrsystem. Zur Förderung
mittlerer und kleiner Luftvolumen
gegen hohe Widerstände.
Gehäuse aus verzinktem Stahlblech mit
runden Anschlußstutzen auf Normrohre
ab-
gestimmt.
Radial-Laufrad mit rückwärts
gekrümmten
Schaufeln aus verzinktem Stahlblech.
Direkt auf Motor gepresst und als
Einheit dynamisch ausgewuchtet.
Geräuscharm, hoher Wirkunsgrad.
Einphasen-Wechselstrom-Außenläufer-
Motor geschlossene Bauweise, wartungs-
frei, eingebaute Thermokontakte,
gedichtete, geräuscharme Kugellager
mit Langzeitschmierung.
Leistungsregelung: mittels elektro-
nischem Steller oder Stufentrafo.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 1260 m3/h
Max. Druckerhöhung 590 Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 70/60
GradC
Drehzahl 2660 1/min
aufgenomm.Leistung 0,200 kW
Gewicht 6,1 kg
Schalleistung 76 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 65 66 67 70 70 64
Spannung 230 Volt
Stromaufnahme 0,87 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 44
Fabrikat: Helios Ventilatoren
Typ: RR 315
Artikel: 05920
