Beschreibung

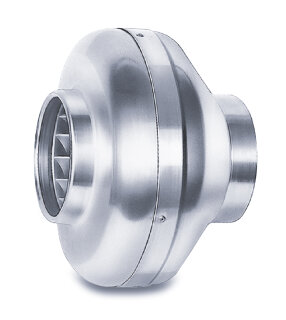

Helios RR 100 C Rohrventilator
1-PH 1-PH 230V 50 Hz zweistufig DN 100
RR 100 C
Radial-Rohrventilator mit 2 Leistungs-
stufen zur direkten Montage im Rohr-
system. Zur Förderung mittlerer und
kleiner Luftvolumen gegen hohe
Widerstände.
Gehäuse aus verzinktem Stahlblech mit
runden Anschlußstutzen auf Normrohre
ab-
gestimmt.
Radial-Laufrad mit rückwärts
gekrümmten
Schaufeln aus Kunststoff. Direkt auf
Motor gepresst und als Einheit dynamisch
ausgewuchtet.
Geräuscharm, hoher Wirkunsgrad.
Einphasen-Wechselstrom-Außenläufer-Moto
r
geschlossene Bauweise, wartungsfrei,
eingebaute Thermokontakte, gedichtete,
geräuscharme Kugellager mit Langzeit-
schmierung. Leistungsregelung: mittels
elektronischem Steller oder Stufentrafo
oder Zweistufenbetrieb mit Type DS 2/2
(Zubehör, Art.Nr.: 1267).
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 317 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 335 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Fördermitteltemperatur 60 / 60
GradC
Drehzahl 2530/1655 1/min
aufgenomm.Leistung 0,062/0,04 kW
Gewicht 2,9 kg
Schalleistung 70 dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 66 65 65 59 52 46
Spannung 230 Volt
Stromaufnahme 0,27/0,18 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 44
Fabrikat: Helios Ventilatoren
Typ: RR 100 C
Artikel: 05654
