Beschreibung
RMK

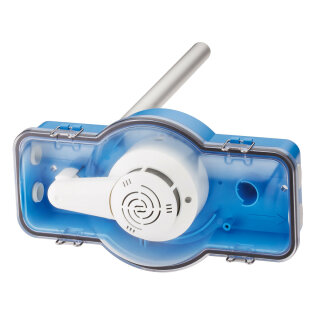

Helios Kanalrauchmelder mit VdS-Zulas-
sung zur frühzeitigen Erkennung von
Rauch innerhalb
eines Lüftungssystems. Zuverlässiger
Schutz vor Rauchansaugung durch die Ü
berwachung der
Zuluftansaugung und damit der Ermögli-
chung einer gezielten Anlagenabschal-
tung zur
Verhinderung eines Raucheintrags. Perma-
nente Durchströmung des Kanalrauchmel-
ders und
Alarmauslösung mit Alarmhaltung bei
Rauchdetektion
Hochwertige Materialien, Vibrationsent-
kopplung und präzise Verarbeitung für
besondere
Anforderungen an die funktionale Sicher-
heit und den Einsatz in sicherheitstech-
nischen Anlagen.
Montagemöglichkeit wahlweise an Lüf-
tungskanälen mit rundem oder rechtecki-
gem Querschnitt
im Inneren von Gebäuden. Einfach Monta-
ge des Kanalrauchmelders an der Außen-
wand des
Lüftungskanals durch die Bohrschablone
. Spezieller Aufbau für problemlose War-
tungen und
Prüfungen ohne Werkzeug und ohne das Ö
ffnen von Revisionsabdeckungen.
Kanalrauchmelder bestehend aus Lüftungs-
kanalsockel mit hochwertigem Kunststoff-
gehäuse
und transparenter Abdeckung. Integrier-
ter optischer Rauchmelder mit einer spe-
ziell
entwickelten automatischen Alarmschwel-
lennachführung als Verschmutzungskompen-
sation für
lange Standzeit des Rauchmelders. Rauch-
erkennung im Streulichtprinzip. Durch
die transparente
Gehäuseabdeckung des Kanalrauchmelders
lassen sich die Zustände des Rauchmel-
ders einfach
und schnell ablesen.
Inklusive Einlassrohr aus Aluminium mit
Bohrungen und einer Gesamtlänge von 415
mm, für eine
optimale Zuführung des zu überwachenden
Volumenstroms zum Rauchmelder. Optimier-
te Luftleitung
im inneren des Kanalrauchmelders durch
Strömungsadapter auf Einlassrohr.
Montagefertige Lieferung mit allen er-
forderlichen Zubehörkomponenten wie
Stopfen, Auslassrohr,
Dichtungen, Kanalverschraubung und Be-
festigungsschrauben.
Bei Rauchdetektion, starker Verschmut-
zung, Störung oder Spannungsausfall öff-
net der Schaltkontakt
des Relais im Kanalrauchschalter. Die
integrierte Alarmspeicherung kann bei
Rauchfreiheit durch einen
Reset (kurzzeitiges Unterbrechen der
Spannungsversorgung) in den Betriebszu-
stand zurückgesetzt werden.
Leistungsmerkmale:
- Einfache Montage
- Für Kanäle mit runden und eckigen
Querschnitten
- Vibrationsentkopplung
- Werkzeugfreie Prüfung, Wartung und
Reinigung
- Einfache Entnahme der Einlassrohrs
bei Wartung
- Einlassrohr in Länge optimal anpass-
bar
- Bis 20 m/Sekunde einsetzbar
- Optische Raucherkennung nach dem
Streulichtprinzip
- Keine Verwendung radioaktiver Präpara-
te
- Optische Anzeige von außen sichtbar
- Potenzialfreier Kontakt, öffnet bei
Alarm und Störung
- Alarmspeicherung
- Messkammerüberwachung
- Standardinstallation, Kabel ohne Funk-
tionserhalt
- VdS-Nr.: G 207083
- RS-Bus kompatibel
Technische Daten:
Betriebsspannung: 24 Volt DC
Spannungsbereich: 16 bis 28 Volt DC
Stromaufnahme in Ruhe: 22 mA bei 28
Volt DC
Stromaufnahme bei Alarm: 11 mA bei 28
Volt DC
Stromaufnahme bei Störung: 16 mA bei 28
Volt DC
Relaiskontakt Schaltspannung: Max. 30
Volt AC bzw. 30 Volt DC
Relaiskontakt Schaltstrom: Max. 1 A
Relaiskontakt Schaltleistung: Max. 30 W
Restwelligkeit Ub max.: ? 200 mVSS
Kabeleinführung: 4 x Ø 6 bis 10 mm
Anschluss: Beschriftete Klemmen in
Meldersockel
Aderdurchmesser: 0,6 bis 1,4 mm
Kabeldurchmesser: Max. 9 mm
Empfohlene Anschlussleitung: IY(ST)Y 4
x 2 x 0,6 mm
Relaiskontakt 4 und 5 geöffnet: - Stark
verschmutzt, - Spannungslos, - Störung
, - Alarm
Relaiskontakt 4 und 5 geschlossen: - Be-
triebsbereit, - Leicht verschmutzt.
Schutzart Kanalrauchmelder: IP 54 (Auf
Kanaloberfläche)
Schutzart Rauchmelder: IP 40
Temperaturbereich: -20°C bis +60°C
Relative Luftfeuchtigkeit: Max. 95%
ohne Betauung
Material Kanalrauchmelder: PC
Farbe: Blau/Transparent
Material Einlassrohr: Aluminium
Montage: Montage auf Lüftungskanal
Abmessungen ohne Rohr: 250 x 135 x 110
mm (L x B x H)
Länge Aluminium-Ansaugrohr: 415 mm
Gewicht ohne Rohr: 0,35 kg
Gewicht von Rauchmelder: 0,12 kg
Öffnungen: 2 x Ø 28-30 mm / 150 mm Ab-
stand zur Befestigung im Gehäuse 2x mx
. 6/206 mm Abstand
Kennzeichnung: CE
Zulassung: VdS-Nr.: G 207083
Einsatzbereich: Runde und rechteckige
Lüftungskanäle (Auch an Kanäle mit
Brandschutzverkleidung)
Strömungsgeschwindigkeit: Von 1 m/s bis
20 m/s
Funktionsprinzip von Rauchmelder: Streu-
licht
Ansprechschwelle Rauchmelder: Nach Bau
- und Prüfungsgrundsätzen für Rauchaus-
löseeinrichtungen (12/76)
Fabrikat: Helios Ventilatoren
Typ: RMK
Artikel: 04982
