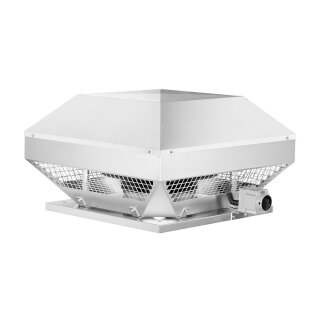

Helios RDD EC 500 B
Radial-Dachventilator, 3-PH, EC-Motor
RDD EC 500 B
Horizontal ausblasender EC-
Dachventilator mit wirkungsgrad-
optimiertem Aluminiumgehäuse und neu
entwickeltem Hochleistungs-
Radiallaufrad.
Gehäuse aus seewasserbeständigem
Aluminium mit integriertem Eingriffs-
schutz. Motortragplatte und Grundplatte
mit Einströmdüse aus verzinktem Stahl.
Grundplatte mit Gewindeschraube zum
Befestigen von saugseitigem Zubehör
(Lochbild nach DIN 24155, Bl. 3).
Schutzgitter serienmäßig an der
Ausblas-
seite entsprechend DIN EN ISO 13857.
Hochleistungs-Radial-Laufrad mit rück-
wärts gekrümmten Schaufeln aus
Kunststoff. Dynamisch gewuchtet nach
DIN ISO 1940-1.
Energiesparender, drehzahlsteuerbarer
EC-Außenläufermotor in geschlossener
Bauart in IP 54 mit höchsten
Wirkungsgraden. Kugelgelagert mit
Feuchteschutzisolation. Wartungs- und
funkstörungsfrei.
Integrierte elektronische Temperatur-
überwachung für EC-Motor u.
Elektronik.
Serien mäßig mit außenliegendem
Klemmenkasten und außenliegendem
Revisionsschalter Schutzart IP 65.
Stufenlose Drehzahlsteuerung mit
Potentiometer oder stufenlose Drehzahl-
regelung mit Universal-Regelsystem.
Vol.str. bei 0 Pa 13550 m3/h
Max. Druckerhöhung 1090 Pa
Fördermitteldichte 1.2 Kg/m3
Fördermitteltemperatur 40 GradC
Drehzahl 1550 1/min
aufgen. Leistung 3,20 kW
Gewicht 67 kg
Ausblasseitig:
Schalleistung 80 dB(A)
Schalldruck in 4m 68 dB(A)
Spannung 400 Volt
Stromaufnahme 4,8 Amp
Wechselstrom/Drehstrom D
Frequenz 50 Hz
Isolierklasse F
Schutzart IP 54
Fabrikat: Helios Ventilatoren
Typ: RDD EC 500 B
Artikel: 07417
