Helios MBW EC 355 Megabox
EC-Motor 1-PH 50/60Hz regelbar DN 355
MBW EC 355

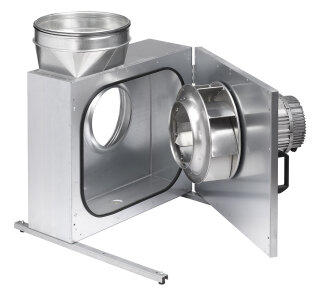

Geräuschgekapselter EC-Radial-Ventila-
tor mit ausschwenkbarer Motor-Laufrad-
einheit und außerhalb dem Luftstrom
liegenden Motor.
Doppelwandiges Gehäuse aus verzinktem
Stahlblech, schallisoliert durch Aus-
kleidung mit 30 mm starken Mineralwoll-
Dämmstoff-Platten. Saug- und drucksei-
tige Rohranschlussstutzen mit Gummilip-
pendichtung auf Norm-Durchmesser ab-
gestimmt. Ventilatortür für Inspektion
und Reinigung voll ausschwenkbar. Incl.
stabiler Montageschienen mit vier
Schwingungsdämpfern. Serienmäßig mit
Kondensatablauf und Tropfschutz bei ge-
öffneter Tür.
Hochleistungs-Radial-Laufrad mit
rückwärts gekrümmten Schaufeln aus
Aluminium, direkt auf Motorwelle auf-
gesetzt. Guter Wirkungsgrad, niedriges
Geräusch.
Vibrationsfreier Lauf durch dynamische
Wuchtung nach Gütestufe G 6.3 VDI 2060
und DIN ISO 1940.
Antrieb durch energiesparenden, dreh-
zahlsteuerbaren EC-Außenläufermotor in
Schutzart IP55 mit höchstem Wirkungs-
grad. Wartungs- und funkstörungsfrei,
kugelgelagert. Integrierte elektro-
nische Temperaturüberwachung für EC-
Motor und Elektronik. Bei Überschrei-
tung der maximal zulässigen Temperatu-
ren erfolgt automatisch Drehzahl- und
Leistungsanpassung. Stufenlose Dreh-
zahlsteuerung mit Potentiometer oder
stufenlose Drehzahlregelung mit Uni-
versal-Regelsystem.
Anschluss über serienmäßiger Klemmen-
kasten (IP55) außen am Motor.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 3050 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 450 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Drehzahl 1500 1/min
aufgenomm.Leistung 0,33 kW
Gewicht 50 kg
Schalldruck(dB(A) in 4m 54
dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 58 55 54 51 52 50
Spannung 230 Volt
Stromaufnahme 1,50 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Schutzart IP 55
Fabrikat: Helios Ventilatoren
Typ: MBW EC 355
Artikel: 05854
