Beschreibung

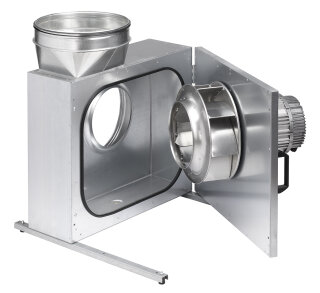

Helios MBW EC 225 Megabox
EC-Motor 1-PH 50/60Hz regelbar DN 200
MBW EC 225
Geräuschgekapselter EC-Radial-Ventila-
tor mit ausschwenkbarer Motor-Laufrad-
einheit und außerhalb dem Luftstrom
liegenden Motor.
Doppelwandiges Gehäuse aus verzinktem
Stahlblech, schallisoliert durch Aus-
kleidung mit 30 mm starken Mineralwoll-
Dämmstoff-Platten. Saug- und drucksei-
tige Rohranschlussstutzen mit Gummilip-
pendichtung auf Norm-Durchmesser
abgestimmt. Ventilatortür für Inspek-
tion und Reinigung voll ausschwenkbar.
Incl. stabiler Montageschienen mit vier
Schwingungsdämpfern. Serienmäßig mit
Kondensatablauf und Tropfschutz bei
geöffneter Tür.
Hochleistungs-Radial-Laufrad mit rück-
wärts gekrümmten Schaufeln aus
verzink-
tem Stahlblech, direkt auf Motorwelle
aufgesetzt. Guter Wirkungsgrad, niedri-
ges Geräusch. Vibrationsfreier Lauf
durch dynamische Wuchtung nach Güte-
stufe G 6.3 VDI 2060 und DIN ISO 1940.
Antrieb durch energiesparenden, dreh-
zahlsteuerbaren EC-Außenläufermotor in
Schutzart IP55 mit höchstem Wirkungs-
grad. Wartungs- und funkstörungsfrei,
kugelgelagert. Integrierte elektroni-
sche Temperaturüberwachung für
EC-Motor
und Elektronik. Bei Überschreitung der
maximal zulässigen Temperaturen erfolgt
automatisch Drehzahl- und Leistungsan-
passung. Stufenlose Drehzahlsteuerung
mit Potentiometer oder stufenlose Dreh-
zahlregelung mit Universal-Regelsystem.
Anschluss über serienmäßiger Klemmen-
kasten (IP55) außen am Motor.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 1350 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 640 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Drehzahl 3000 1/min
aufgenomm.Leistung 0,27 kW
Gewicht 25 kg
Schalldruck(dB(A) in 4m 55
dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 50 52 58 57 51 41
Spannung 230 Volt
Stromaufnahme 1,20 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Schutzart IP 55
Fabrikat: Helios Ventilatoren
Typ: MBW EC 225
Artikel: 05842
