Beschreibung
Helios MBD EC 400 A Megabox
EC-Motor 3-PH 50/60Hz regelbar DN 400
MBD EC 400 A

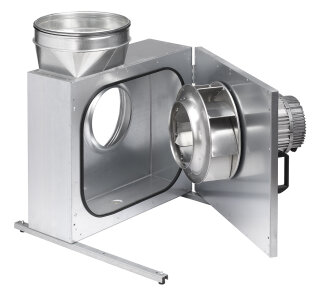

Geräuschgekapselter EC-Radial-Ventila-
tor mit ausschwenkbarer Motor-Laufrad-
einheit und außerhalb dem Luftstrom
liegenden Motor.
Doppelwandiges Gehäuse aus verzinktem
Stahlblech, schallisoliert durch Aus-
kleidung mit 30 mm starken Mineralwoll-
Dämmstoff-Platten. Saug- und drucksei-
tige Rohranschlussstutzen mit Gummilip-
pendichtung auf Norm-Durchmesser abg-
estimmt. Ventilatortür für Inspektion
und Reinigung voll ausschwenkbar. Incl.
stabiler Montageschienen mit vier
Schwingungsdämpfern. Serienmäßig mit
Kondensatablauf und Tropfschutz bei
geöffneter Tür.
Hochleistungs-Radial-Laufrad mit
rückwärts gekrümmten Schaufeln aus
Aluminium, direkt auf Motorwelle auf-
gesetzt. Guter Wirkungsgrad, niedriges
Geräusch.
Vibrationsfreier Lauf durch dynamische
Wuchtung nach Gütestufe G 6.3 VDI 2060
und DIN ISO 1940.
Antrieb durch energiesparenden, dreh-
zahlsteuerbaren EC-Außenläufermotor in
Schutzart IP55 mit höchstem Wirkungs-
grad. Wartungs- und funkstörungsfrei,
kugelgelagert. Integrierte elektroni-
sche Temperaturüberwachung für EC-
Motor und Elektronik. Bei Überschrei-
tung der maximal zulässigen Temperatu-
ren erfolgt automatisch Drehzahl- und
Leistungsanpassung. Stufenlose Dreh-
zahlsteuerung mit Potentiometer oder
stufenlose Drehzahlregelung mit
Universal-Regelsystem.
Anschluss über serienmäßiger Klemmen-
kasten (IP55) außen am Motor.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 5000 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 930 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Drehzahl 2000 1/min
aufgenomm.Leistung 1,30 kW
Gewicht 65 kg
Schalldruck(dB(A) in 4m 68
dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 69 70 71 68 63 60
Spannung 400 Volt
Stromaufnahme 2,0 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Schutzart IP 55
Fabrikat: Helios Ventilatoren
Typ: MBD EC 400 A
Artikel: 05855
