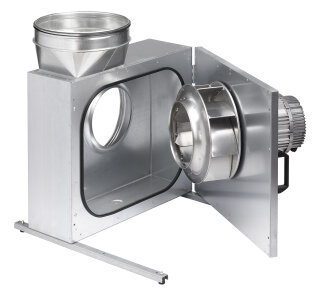

Helios MBD EC 355 A Megabox
EC-Motor 3-PH 50/60Hz regelbar DN 355
MBD EC 355 A
Geräuschgekapselter EC-Radial-Venti-
lator mit ausschwenkbarer Motor-Lauf-
radeinheit und außerhalb dem Luftstrom
liegenden Motor.
Doppelwandiges Gehäuse aus verzinktem
Stahlblech, schallisoliert durch Aus-
kleidung mit 30 mm starken Mineralwoll-
Dämmstoff-Platten. Saug- und drucksei-
tige Rohranschlussstutzen mit Gummilip-
pendichtung auf Norm-Durchmesser ab-
gestimmt. Ventilatortür für Inspektion
und Reinigung voll ausschwenkbar.
Incl. stabiler Montageschienen mit vier
Schwingungsdämpfern. Serienmäßig mit
Kondensatablauf und Tropfschutz bei
geöffneter Tür.
Hochleistungs-Radial-Laufrad mit
rückwärts gekrümmten Schaufeln aus
Aluminium, direkt auf Motorwelle auf-
gesetzt. Guter Wirkungsgrad, niedriges
Geräusch.
Vibrationsfreier Lauf durch dynamische
Wuchtung nach Gütestufe G 6.3 VDI 2060
und DIN ISO 1940.
Antrieb durch energiesparenden, dreh-
zahlsteuerbaren EC-Außenläufermotor in
Schutzart IP55 mit höchstem Wirkungs-
grad. Wartungs- und funkstörungsfrei,
kugelgelagert. Integrierte elektro-
nische Temperaturüberwachung für EC-
Motor und Elektronik. Bei Überschrei-
tung der maximal zulässigen
Temperaturen erfolgt automatisch Dreh-
zahl- und Leistungsanpassung.
Stufenlose Drehzahlsteuerung mit Poten-
tiometer oder stufenlose Drehzahlrege-
lung mit Universal-Regelsystem.
Anschluss über serienmäßiger Klemmen-
kasten (IP55) außen am Motor.
Ventilator-Daten (Standard)
Vol.str. bei 0 Pa 5000 m3/h
Vol.str. Betr.pkt. m3/h
Max. Druckerhöhung 1250 Pa
Druckerh. Betriebspkt Pa
Fördermitteldichte 1.2
Kg/m3
Drehzahl 2500 1/min
aufgenomm.Leistung 1,45 kW
Gewicht 56 kg
Schalldruck(dB(A) in 4m 66
dB(A)
Schalleistungsspektrum LWa in dB(A)
Freq = zugehörige Frequenz in Hz
Freq 250 500 1000 2000 4000 8000
LW 69 66 65 62 62 60
Spannung 400 Volt
Stromaufnahme 2,20 Amp
Wechselstrom/Drehstrom W
Frequenz 50 Hz
Schutzart IP 55
Fabrikat: Helios Ventilatoren
Typ: MBD EC 355 A
Artikel: 05853
